سیستمهای اسمز معکوس (RO) قلب تپنده بسیاری از واحدهای تصفیه آب صنعتی هستند و عملکرد پایدار آنها مستقیماً به سلامت ممبرانها وابسته است. یکی از مهمترین چالشهایی که میتواند راندمان این سیستمها را بهشدت کاهش دهد، فولینگ ممبران است. در صورت بروز گرفتگی ممبران، دبی تولیدی کاهش یافته، مصرف انرژی افزایش پیدا میکند و هزینههای بهرهبرداری به شکل محسوسی بالا میرود. در بسیاری از پروژههای صنعتی، زمانی که اپراتورها با افت تولید یا افزایش اختلاف فشار مواجه میشوند، اولین اقدام اصولی انجام عیب یابی اسمز معکوس است تا مشخص شود آیا مشکل ناشی از فولینگ چیست یا عامل دیگری در عملکرد سیستم اختلال ایجاد کرده است. شناخت دقیق این پدیده، انواع آن و راهکارهای پیشگیری، نقش کلیدی در افزایش طول عمر ممبرانها و کاهش هزینههای نگهداری دارد. در این مقاله جامع، بهصورت تخصصی بررسی میکنیم که فولینگ ممبران دقیقاً چیست، چه انواعی دارد، چه نشانههایی ایجاد میکند و چگونه میتوان از تشکیل آن جلوگیری کرد.
فولینگ ممبران چیست؟

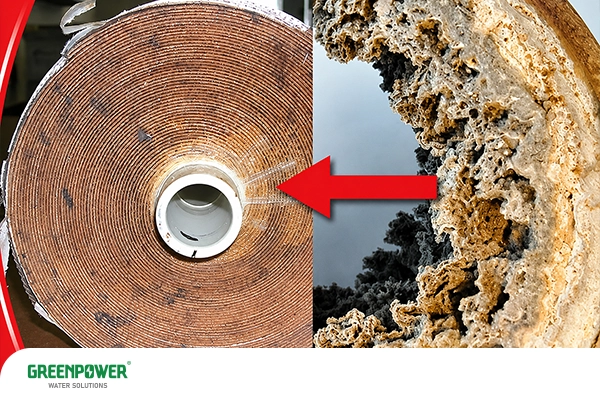

برای درک صحیح اینکه فولینگ ممبران چیست، ابتدا باید بدانیم ساختار ممبران RO شامل لایهای نیمهتراوا با منافذ بسیار ریز است که تنها به مولکولهای آب اجازه عبور میدهد. زمانی که مواد محلول، معلق، آلی یا میکروبی روی این سطح تجمع پیدا میکنند و مانع عبور طبیعی آب میشوند، پدیدهای به نام گرفتگی ممبران رخ میدهد. این پدیده به هر نوع تجمع ناخواسته مواد روی سطح یا داخل ساختار غشا گفته میشود که باعث افزایش مقاومت هیدرولیکی و افت عملکرد سیستم میگردد. این تجمع میتواند ناشی از املاح معدنی، مواد آلی، ذرات معلق یا رشد میکروارگانیسمها باشد.
در مراحل اولیه، فولینگ ممبران ممکن است تنها با کاهش جزئی دبی تولیدی یا افزایش اندک اختلاف فشار همراه باشد، اما در صورت بیتوجهی، این روند تشدید شده و منجر به کاهش شدید راندمان سیستم خواهد شد. به همین دلیل پایش مداوم پارامترهایی مانند فشار ورودی و خروجی، هدایت الکتریکی و نرخ بازیابی اهمیت زیادی دارد. یکی از رایجترین انواع گرفتگی ممبران، رسوبگذاری معدنی یا Scaling است که معمولاً در اثر افزایش غلظت املاح در سطح ممبران رخ میدهد. برای جلوگیری از این نوع فولینگ، تزریق دقیق و کنترلشده آنتی اسکالانت در خط خوراک سیستم ضروری است. این ماده با مهار تشکیل کریستالهای معدنی، از ایجاد لایههای رسوبی جلوگیری کرده و نقش مهمی در پیشگیری از انواع گرفتگی ممبران ایفا میکند. در نهایت باید تأکید کرد که فولینگ ممبران یک فرآیند تدریجی اما تأثیرگذار است که در صورت عدم مدیریت صحیح، میتواند منجر به افزایش مصرف انرژی، کاهش کیفیت آب تولیدی و حتی آسیب دائمی به ممبرانها شود.
انواع فولینگ ممبران

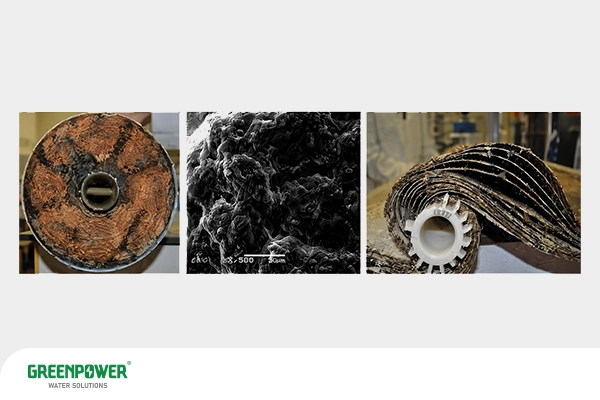

انواع گرفتگی ممبران بر اساس ماهیت آلایندهها و مکانیسم رسوبگذاری به دستههای متنوعی تقسیم میشوند که هر کدام ویژگیها و روشهای پیشگیری خاص خود را دارند. شناخت دقیق این دستهبندیها به مهندسان و تکنسینها کمک میکند تا راهکارهای مناسبتری برای مقابله با هر نوع فولینگ اتخاذ نمایند.
فولینگ ذراتی
یکی از رایجترین انواع گرفتگی ممبران است که در اثر تجمع ذرات معلق فیزیکی مانند شن، رس، ذرات رنگ و سایر مواد غیر محلول ایجاد میشود. این نوع فولینگ معمولاً در سیستمهایی که پیشتصفیه مناسبی ندارند یا فیلترهای شنی به موقع تعویض نمیشوند، شدت بیشتری پیدا میکند. ذرات معلق با گذشت زمان بر سطح ممبران فشرده شده و لایهای غیرقابل نفوذ ایجاد میکنند که فشار مورد نیاز برای عبور آب را به شدت افزایش میدهد.
فولینگ کلوئیدی
از دیگر انواع گرفتگی ممبران محسوب میشود که توسط ذرات بسیار ریز کلوئیدی با اندازه کمتر از یک میکرون ایجاد میگردد. این ذرات به دلیل بار سطحی مشابه، تمایل به تجمع و تشکیل لایههای چسبناک بر روی ممبران دارند. معمولاً تشخیص فولینگ کلوئیدی در مراحل اولیه دشوار است، اما تأثیر مخربی بر عملکرد بلندمدت سیستم دارد. استفاده از مواد منعقد کننده و فیلترهای دقیقتر میتواند در کنترل این نوع فولینگ مؤثر باشد.
فولینگ بیولوژیکی
بیوفولینگ ناشی از رشد و تکثیر باکتریها، جلبکها، قارچها و سایر میکروارگانیسمها بر سطح ممبران است. این میکروارگانیسمها با تشکیل لایههای بیوفیلم، نه تنها مسیر عبور آب را مسدود میکنند، بلکه میتوانند باعث تخریب شیمیایی مواد تشکیلدهنده ممبران نیز شوند. بیوفولینگ در سیستمهایی که دمای آب بالا است یا از مواد ضدعفونیکننده به اندازه کافی استفاده نمیشود، شیوع بیشتری دارد و نیازمند روشهای شستشوی خاص با مواد شیمیایی مناسب است.
فولینگ شیمیایی و رسوب نمکی
در اثر رسوبگذاری نمکهای محلول مانند کربنات کلسیم، سولفات کلسیم و سایر ترکیبات معدنی بر سطح ممبران ایجاد میشود. این نوع فولینگ معمولاً در آبهای با سختی بالا و TDS بالا مشاهده میشود و میتواند به صورت برگشت ناپذیر باشد. استفاده از آنتی اسکالانتهای مناسب و تنظیم دقیق pH آب ورودی از جمله راهکارهای پیشگیرانه در برابر این نوع فولینگ است.
فولینگ آلی
توسط مواد آلی مانند روغنها، چربیها، پروتئینها و هومیک اسیدها ایجاد میشود که معمولاً در آبهای سطحی و فاضلابهای صنعتی یافت میشوند. این مواد به دلیل خاصیت چسبندگی بالا، به سختی از سطح ممبران جدا میشوند و میتوانند باعث رسوب برگشت ناپذیر شوند. پیشتصفیه با کربن اکتیو و استفاده از سیستمهای UF قبل از RO میتواند در کاهش این نوع فولینگ مؤثر باشد.
نشانههای گرفتگی ممبران در سیستم RO
شناسایی به موقع نشانههای عملیاتی میتواند تفاوت بین یک شستشوی ساده و تعویض کامل ممبرانها را رقم بزند و اولین علامت جدی فولینگ ممبران کاهش محسوس در نرخ جریان آب تولیدی یا دبی محصول است. وقتی سیستم دچار گرفتگی ممبران میشود لایههای آلودگی مقاومت زیادی در برابر عبور مولکولهای آب ایجاد میکنند و اپراتور مشاهده میکند که با وجود ثابت ماندن فشار پمپ مقدار آب تولید شده روز به روز کمتر میشود.
یکی دیگر از نشانههای بسیار مهم در مبحث فولینگ چیست افزایش اختلاف فشار بین جریان ورودی و جریان پساب است که نشان میدهد مسیرهای هیدرولیکی بین لایههای ممبران توسط آلایندهها مسدود شده است. در بررسیهای مربوط به عیب یابی اسمز معکوس اگر اختلاف فشار بیش از پانزده درصد نسبت به شرایط اولیه افزایش یابد زنگ خطر جدی برای سیستم به صدا درآمده است و باید بلافاصله اقدامات اصلاحی انجام شود. همچنین افزایش هدایت الکتریکی آب تولیدی میتواند نشانهای از فولینگ ممبران باشد زیرا تجمع آلایندهها باعث پدیده پلاریزاسیون غلظتی شده و عبور نمک از غشا را تسهیل میکند که این امر کیفیت آب خروجی را به شدت کاهش میدهد.
نشانههای قابل مشاهده (ظاهری) فولینگ روی ممبرانها

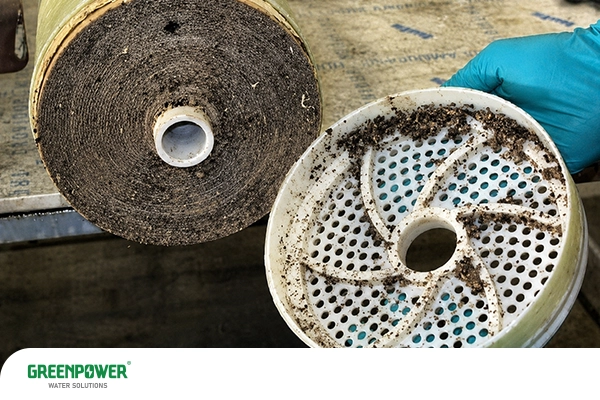

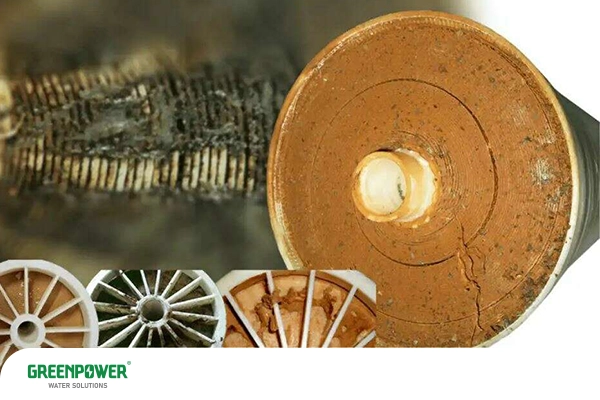

بررسی فیزیکی المانها پس از خارج کردن از وسل میتواند حقایق بسیاری را درباره نوع و شدت فولینگ ممبران روشن کند که در دادههای دیجیتالی قابل لمس نیست. اولین چیزی که در هنگام بازرسی ظاهری جلب توجه میکند تغییر رنگ لایه بیرونی ممبران است که در حالت ایدهآل باید کاملاً تمیز باشد اما در صورت بروز گرفتگی ممبران به رنگهای مختلفی در میآید. وجود لایههای لزج و قهوهای رنگ که بوی نامطبوعی شبیه به لجن دارند قطعیترین نشانه برای حضور بایوفولینگ در سیستم است که یکی از بدترین انواع گرفتگی ممبران محسوب میشود. اگر سطح ممبران با لایهای ترد و سفید پوشیده شده باشد که با لمس کردن زبر به نظر میرسد احتمالاً با ترکیبی از فولینگ ممبران و رسوبات کلسیمی مواجه هستیم که در اثر عملکرد ناقص آنتی اسکالانت ایجاد شده است. در فرآیند عیب یابی اسمز معکوس این مشاهدات عینی به قدری ارزشمند هستند که میتوانند جهتگیری کل فرآیند نگهداری را تغییر داده و روشهای جدیدی برای پیشتصفیه ارائه دهند.
تغییر وزن ممبران و رسوبات داخلی
یکی از روشهای سنتی اما بسیار دقیق برای تخمین میزان گرفتگی ممبران وزن کردن المان پس از خارج کردن از سیستم و مقایسه آن با وزن خشک اولیه شرکت سازنده است. یک ممبران که دچار فولینگ ممبران شدید شده باشد میتواند به دلیل تجمع مواد آلوده و رسوبات در لایههای میانی چندین کیلوگرم سنگینتر از حالت استاندارد باشد. این سنگینی نشان میدهد که مواد آلاینده نه تنها روی سطح بلکه در عمق فاصلهاندازها نفوذ کردهاند و باعث مسدود شدن مسیرهای جریان شدهاند که این موضوع در مبحث فولینگ چیست بسیار حائز اهمیت است. در چنین شرایطی شستشوی معمولی کارساز نخواهد بود و نیاز به روشهای تهاجمیتر برای خارج کردن این حجم از آلودگی و رفع گرفتگی ممبران وجود دارد که البته ریسک آسیب به غشا را نیز به همراه دارد.
روش های پیشگیری از تشکیل فولینگ ممبران
طراحی یک استراتژی دفاعی قدرتمند بهترین راه برای مقابله با فولینگ ممبران است و این کار باید از اولین مراحل طراحی سیستم تصفیه آب آغاز شود تا پایداری دستگاه تضمین گردد.
بهینهسازی تزریق مواد شیمیایی و آنتی اسکالانت
استفاده از تجهیزات تزریق هوشمند که دوز مواد را بر اساس دبی آب ورودی تنظیم میکنند یکی از بهترین راهکارها برای جلوگیری از فولینگ ممبران در مقیاس صنعتی است. اگر مقدار آنتی اسکالانت کمتر از حد نیاز باشد رسوبات به سرعت شکل میگیرند و اگر بیش از حد باشد خود این ماده میتواند به عنوان یک آلاینده عمل کرده و باعث نوع خاصی از گرفتگی ممبران شود. در فرآیند عیب یابی اسمز معکوس همیشه باید سلامت پمپهای تزریق و خطوط انتقال مواد شیمیایی چک شود تا اطمینان حاصل گردد که سد دفاعی سیستم در برابر انواع گرفتگی ممبران همیشه فعال است. همچنین استفاده از بیوسایدهای مناسب به صورت دورهای میتواند از تشکیل کلونیهای باکتریایی و بروز بایوفولینگ که از سختترین انواع فولینگ ممبران است پیشگیری نماید.
پایش شاخص SDI و کیفیت پیشتصفیه
شاخص تراکم سیلت یا همان SDI یکی از مهمترین پارامترها برای پیشبینی احتمال وقوع فولینگ ممبران است که باید به صورت روزانه توسط اپراتورها اندازه گیری شود. اگر عدد SDI آب ورودی به ممبرانها بیش از حد مجاز باشد یعنی پیشتصفیه کار خود را به درستی انجام نداده و سیستم به زودی با گرفتگی ممبران روبرو خواهد شد. مانیتورینگ دقیق این شاخص در کنار کنترل کدورت آب به ما میگوید که پدیده فولینگ چیست و با چه سرعتی در حال تهدید غشاها میباشد. با اصلاح فرآیند انعقاد و لختهسازی در پیشتصفیه میتوان بار کلوئیدی آب را کاهش داد و بدین ترتیب عمر مفید ممبرانها را در برابر انواع گرفتگی ممبران به شکل چشمگیری افزایش داد که این خود بخشی از مدیریت هوشمند در عیب یابی اسمز معکوس است.
نگهداری و شستشوی دورهای CIP
حتی با بهترین پیشتصفیه هم وقوع مقداری از فولینگ ممبران اجتنابناپذیر است بنابراین داشتن یک برنامه منظم برای شستشوی شیمیایی یا CIP ضروری میباشد. نکته کلیدی اینجاست که نباید اجازه داد گرفتگی ممبران به مرحله بحرانی برسد و شستشو باید زمانی انجام شود که پارامترهای عملکردی تنها ده درصد افت کردهاند. در این مرحله لایههای آلودگی هنوز نرم هستند و به راحتی توسط شویندههای تخصصی و در کنار عملکرد آنتی اسکالانت باقیمانده از سیستم خارج میشوند. در مبحث فولینگ چیست زمانبندی CIP به اندازه کیفیت مواد شوینده اهمیت دارد زیرا تاخیر در این امر باعث سخت شدن لایهها و غیرقابل بازگشت شدن آسیبها به ممبران میشود. یک اپراتور حرفهای با استفاده از اصول عیب یابی اسمز معکوس و پایش مداوم سیستم همیشه یک قدم جلوتر از تشکیل انواع گرفتگی ممبران حرکت میکند تا تداوم تولید را حفظ نماید.
جمع بندی نهایی
مدیریت صحیح فولینگ ممبران تنها با یک اقدام مقطعی امکانپذیر نیست، بلکه نیازمند طراحی اصولی پیشتصفیه، کنترل دقیق پارامترهای عملیاتی، استفاده از مواد شیمیایی مناسب، پایش مستمر دادهها و اجرای منظم برنامههای نگهداری پیشگیرانه است. در بسیاری از موارد، تشخیص بهموقع و تخصصی نوع گرفتگی ممبران میتواند از آسیبهای جدی و توقف خط تولید جلوگیری کند. به همین دلیل، بهرهگیری از دانش فنی و تجربه کارشناسان حوزه تصفیه آب صنعتی، نقش کلیدی در پیشگیری و کنترل انواع گرفتگی ممبران دارد. تیم متخصص گرین پاور سولوشن با تجربه عملی در طراحی، راهاندازی و بهینهسازی سیستمهای اسمز معکوس صنعتی، آماده ارائه خدمات تخصصی در زمینه بررسی، آنالیز و رفع مشکلات مربوط به فولینگ ممبران است. از عیبیابی دقیق سیستم گرفته تا انتخاب مواد شیمیایی مناسب و ارائه راهکارهای بهینهسازی عملکرد، میتوانید روی دانش فنی این مجموعه حساب کنید.
سوالات متداول
۱. اصلیترین تفاوت بین فولینگ و رسوبگذاری (Scaling) در ممبران چیست؟
فولینگ ناشی از تجمع مواد معلق، ذرات کلوئیدی، مواد آلی و میکروارگانیسمهایی است که از بیرون وارد سیستم شده یا روی غشا رشد میکنند اما اسکیلینگ در اثر اشباع شدن نمکهای معدنی محلول در آب ورودی و تشکیل کریستالهای سخت در جریان غلیظ شده ایجاد میشود.
۲. استفاده از آنتی اسکالانت چگونه مانع از فولینگ میشود؟
ماده آنتی اسکالانت با استفاده از مکانیسمهای شیمیایی مانند تغییر شکل کریستالها و معلقسازی ذرات از چسبیدن مواد معلق و رسوبات معدنی به سطح پلیآمیدی غشا جلوگیری میکند و بدین ترتیب فرآیند گرفتگی ممبران را به تاخیر انداخته یا متوقف میسازد.
۳. چه زمانی باید برای شستشوی شیمیایی (CIP) سیستم اقدام کرد؟
بهترین زمان برای انجام CIP زمانی است که نرخ جریان آب تولیدی ده درصد کاهش یافته یا فشار عملیاتی مورد نیاز ده تا پانزده درصد افزایش یافته است و یا در صورتی که میزان هدایت الکتریکی آب خروجی به طور غیر عادی بالا رفته باشد که همگی نشانههای فولینگ ممبران هستند.
۴. آیا فولینگ بیولوژیکی قابل پاکسازی کامل است؟
پاکسازی کامل بایوفولینگ بسیار دشوار است زیرا لایههای پلیمری محافظتی (EPS) که توسط باکتریها ترشح میشود در برابر شویندهها بسیار مقاوم هستند اما اگر در مراحل اولیه با استفاده از مواد قلیایی قوی و بیو سایتهای تخصصی شستشو انجام شود میتوان اثرات این نوع از انواع گرفتگی ممبران را به حداقل رساند.
۵. شاخص SDI چه ارتباطی با گرفتگی ممبران دارد؟
شاخص SDI یا شاخص تراکم سیلت میزان ذرات معلق و کلوئیدی موجود در آب را اندازه میگیرد و هرچه این عدد بالاتر باشد پتانسیل آب برای ایجاد فولینگ ممبران بیشتر است؛ به طوری که برای اکثر سیستمهای RO این عدد باید کمتر از ۳ یا ۵ نگه داشته شود تا از گرفتگی ممبران جلوگیری شود.
