تن تبرید (TR) یکی از مهمترین شاخصهای تعیین ظرفیت در سیستمهای سرمایشی و تجهیزات تهویه مطبوع است. انتخاب صحیح ظرفیت چیلر، برج خنککننده و سایر تجهیزات برودتی به درک دقیق این واحد وابسته است. با این حال، بسیاری از فعالان صنعت تأسیسات و خریداران تجهیزات، مفهوم واقعی تن تبرید و نحوه محاسبه آن را بهدرستی نمیشناسند. این موضوع میتواند باعث انتخاب نادرست تجهیزات، افزایش مصرف انرژی و کاهش راندمان سیستم شود. آشنایی با فرمول محاسبه تن تبرید به شما کمک میکند ظرفیت سرمایشی موردنیاز را دقیقتر برآورد کرده و عملکرد تجهیزات را بهتر ارزیابی کنید. همچنین شناخت ارتباط تن تبرید با واحدهایی مانند بیتییو بر ساعت و کیلووات، تحلیل کاتالوگهای فنی را سادهتر میکند. در کنار محاسبات صحیح ظرفیت، نگهداری مناسب تجهیزات سرمایشی نیز اهمیت زیادی دارد. برای مثال، استفاده از تجهیزات و مواد رسوب زدا در مدارهای سرمایشی میتواند از افت راندمان تبادل حرارت جلوگیری کرده و عملکرد سیستم را در سطح مطلوب حفظ کند. اگر میخواهید ظرفیت سیستمهای سرمایشی را بهصورت دقیق محاسبه کنید و در انتخاب تجهیزات تصمیمی آگاهانه بگیرید، ادامه این مقاله را از دست ندهید.

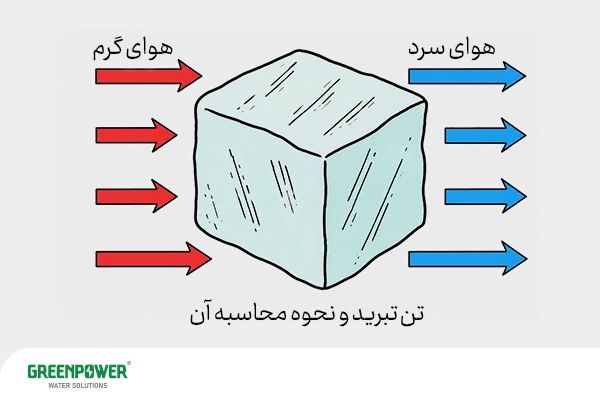

تن تبرید چیست؟
تن تبرید (Ton of Refrigeration یا TR) یکی از مهمترین واحدهای اندازهگیری ظرفیت سرمایشی در صنعت تهویه مطبوع و تبرید است. این واحد مشخص میکند یک سیستم سرمایشی در مدت زمان مشخص چه میزان گرما را از محیط جذب و دفع میکند. برخلاف تصور برخی افراد، تن تبرید واحد وزن نیست. اگرچه واژه «تن» در نام آن وجود دارد، اما این شاخص در واقع ظرفیت تولید سرما را اندازهگیری میکند. به همین دلیل، هنگام بررسی مشخصات فنی تجهیزات سرمایشی، ظرفیت آنها به طور معمول بر حسب تن تبرید بیان میشود.

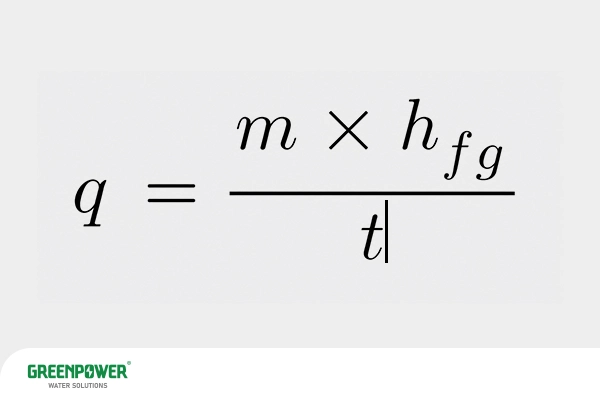

تاریخچه این واحد به زمانی بازمیگردد که یخ طبیعی مهمترین منبع سرمایش بود. مهندسان برای ایجاد یک معیار استاندارد، میزان گرمای لازم برای ذوب شدن یک تن یخ در مدت ۲۴ ساعت را مبنای محاسبات قرار دادند. نتیجه این محاسبات، تعریف واحد تن تبرید بود که امروزه معادل ۱۲,۰۰۰ بیتییو بر ساعت یا حدود ۳.۵۱۷ کیلووات ظرفیت سرمایشی در نظر گرفته میشود. با وجود پیشرفت فناوری و ظهور سیستمهای مدرن سرمایشی، این واحد همچنان یکی از رایجترین معیارهای سنجش ظرفیت در صنایع مختلف است.
اهمیت تن تبرید تنها به محاسبات فنی محدود نمیشود. انتخاب ظرفیت نامناسب میتواند باعث افزایش مصرف انرژی، استهلاک تجهیزات و کاهش راندمان سیستم شود. به همین دلیل، مهندسان تأسیسات پیش از انتخاب تجهیزات، بار برودتی ساختمان یا فرایند صنعتی را محاسبه میکنند و سپس ظرفیت موردنیاز را بر حسب تن تبرید تعیین میکنند. هرچه این محاسبات دقیقتر باشد، عملکرد سیستم پایدارتر و هزینههای بهرهبرداری کمتر خواهد بود.
تن تبرید در طیف گستردهای از تجهیزات سرمایشی کاربرد دارد. از سیستمهای تهویه مطبوع ساختمانهای اداری و تجاری گرفته تا سردخانهها، مراکز داده، بیمارستانها و صنایع تولیدی، همگی بر اساس این واحد طراحی و ارزیابی میشوند. برای مثال، هنگام بررسی اینکه چیلر چیست و چگونه ظرفیت آن مشخص میشود، تن تبرید یکی از اولین پارامترهایی است که در کاتالوگ فنی دستگاه مشاهده خواهید کرد. ظرفیت چیلرها از چند تن تبرید تا چند هزار تن تبرید متغیر است و متناسب با نیاز پروژه انتخاب میشود.
این مفهوم در چیلرهای جذبی نیز اهمیت ویژهای دارد. در این تجهیزات که با محلول لیتیوم بروماید کار میکنند، ظرفیت سرمایشی دستگاه نیز بر حسب تن تبرید اعلام میشود. به همین دلیل، آشنایی با مفهوم TR نهتنها برای درک عملکرد چیلرهای تراکمی، بلکه برای تحلیل و مقایسه چیلرهای جذبی نیز ضروری است. هرچه شناخت بهتری از این واحد داشته باشید، انتخاب تجهیزات سرمایشی و بررسی مشخصات فنی آنها با دقت بیشتری انجام خواهد شد.
نحوه محاسبه تن تبرید چگونه است؟

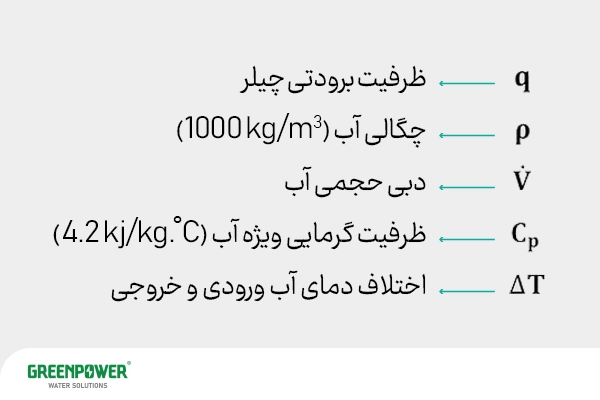

محاسبه تن تبرید (TR) یکی از مهمترین مراحل در طراحی و انتخاب تجهیزات سرمایشی است. این شاخص مشخص میکند یک سیستم سرمایشی چه میزان گرما را در یک ساعت از محیط جذب و دفع میکند. مهندسان تأسیسات با استفاده از تن تبرید، ظرفیت مناسب چیلرها، هواسازها و سایر تجهیزات برودتی را تعیین میکنند. هرچه این محاسبات دقیقتر انجام شود، سیستم با راندمان بالاتری کار خواهد کرد و مصرف انرژی نیز کاهش پیدا میکند.
برای محاسبه تن تبرید، ابتدا باید بار سرمایشی پروژه مشخص شود. این بار سرمایشی میتواند بر حسب واحدهایی مانند BTU/h، کیلووات یا کیلوکالری بر ساعت محاسبه شود. سپس با استفاده از ضرایب استاندارد، مقدار به تن تبرید تبدیل میشود. به همین دلیل، آشنایی با فرمولهای تبدیل تن تبرید برای مهندسان، پیمانکاران و بهرهبرداران سیستمهای سرمایشی ضروری است. این موضوع هنگام انتخاب تجهیزات و حتی در فرآیند مقایسه چیلر جذبی و تراکمی نیز اهمیت زیادی دارد؛ زیرا ظرفیت هر دو نوع چیلر به طور معمول بر حسب تن تبرید بیان میشود.

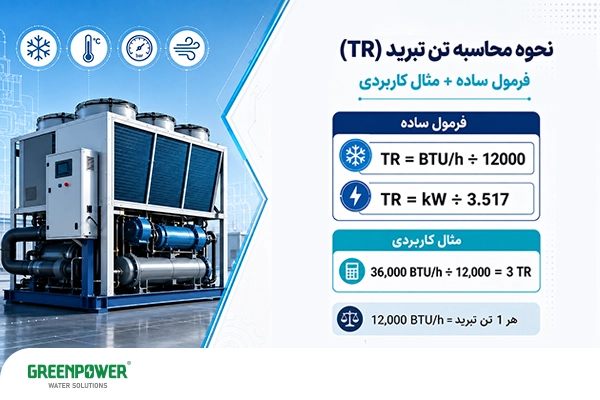

فرمولهای محاسبه و تبدیل تن تبرید
۱. تبدیل BTU/h به تن تبرید
یکی از رایجترین روشهای محاسبه تن تبرید، استفاده از بار سرمایشی بر حسب BTU/h است. BTU یا بیتییو واحد اندازهگیری انرژی حرارتی محسوب میشود و در صنعت تهویه مطبوع کاربرد گستردهای دارد. زمانی که بار برودتی یک ساختمان، سالن صنعتی یا فضای تجاری محاسبه میشود، نتیجه معمولاً بر حسب BTU/h به دست میآید. برای تبدیل این مقدار به تن تبرید باید آن را بر عدد ۱۲,۰۰۰ تقسیم کرد. دلیل استفاده از عدد ۱۲,۰۰۰ این است که هر یک تن تبرید معادل ظرفیت جذب ۱۲,۰۰۰ بیتییو گرما در هر ساعت است. این عدد یک استاندارد جهانی در صنعت تبرید محسوب میشود و مبنای بسیاری از محاسبات فنی قرار دارد.
مثال کاربردی: فرض کنید بار سرمایشی یک ساختمان اداری برابر با ۹۶,۰۰۰ BTU/h محاسبه شده است. با تقسیم این عدد بر ۱۲,۰۰۰، ظرفیت موردنیاز برابر با ۸ تن تبرید خواهد بود. این عدد مبنای انتخاب چیلر یا سایر تجهیزات سرمایشی قرار میگیرد.
۲. تبدیل تن تبرید به BTU/h
گاهی ظرفیت یک دستگاه بر حسب تن تبرید مشخص شده است، اما برای انجام محاسبات فنی یا مقایسه با سایر تجهیزات به ظرفیت بر حسب BTU/h نیاز داریم. در این شرایط باید مقدار تن تبرید را در ۱۲,۰۰۰ ضرب کنیم. این تبدیل به مهندسان کمک میکند ظرفیت واقعی انتقال حرارت یک سیستم را بهتر درک کنند. همچنین بسیاری از نرمافزارهای طراحی تأسیسات و محاسبات بار سرمایشی با واحد BTU/h کار میکنند و انجام این تبدیل ضروری است.
مثال کاربردی: اگر ظرفیت یک چیلر ۲۵ تن تبرید باشد، با ضرب این عدد در ۱۲,۰۰۰ مشخص میشود که دستگاه توان جذب ۳۰۰,۰۰۰ بیتییو گرما در هر ساعت را دارد.
۳. تبدیل کیلووات به تن تبرید
در بسیاری از کاتالوگهای اروپایی و بینالمللی، ظرفیت تجهیزات سرمایشی بر حسب کیلووات (kW) اعلام میشود. از آنجا که بسیاری از مهندسان تأسیسات در ایران ظرفیت را با تن تبرید بیان میکنند، تبدیل این دو واحد بسیار رایج است. هر تن تبرید تقریبا برابر با ۳.۵۱۷ کیلووات ظرفیت سرمایشی است. بنابراین اگر ظرفیت یک دستگاه بر حسب کیلووات مشخص باشد، برای محاسبه تن تبرید باید مقدار آن را بر ۳.۵۱۷ تقسیم کرد.
مثال کاربردی: فرض کنید در کاتالوگ یک چیلر ظرفیت سرمایشی ۵۲.۷۵ کیلووات درج شده است. با تقسیم این عدد بر ۳.۵۱۷، ظرفیت دستگاه حدود ۱۵ تن تبرید محاسبه میشود.
۴. تبدیل تن تبرید به کیلووات
این تبدیل زمانی استفاده میشود که ظرفیت یک تجهیز بر حسب تن تبرید مشخص شده باشد اما محاسبات پروژه یا مقایسه تجهیزات بر اساس کیلووات انجام شود. در چنین شرایطی مقدار تن تبرید در عدد ۳.۵۱۷ ضرب میشود. این روش بهویژه هنگام مطالعه کاتالوگهای خارجی یا مقایسه عملکرد سیستمهای مختلف کاربرد فراوانی دارد. همچنین در بسیاری از پروژههای صنعتی، ظرفیت سرمایشی و توان حرارتی با واحد کیلووات گزارش میشود.
مثال کاربردی: یک چیلر ۳۰ تن تبرید دارای ظرفیتی معادل ۱۰۵.۵ کیلووات است. این عدد نشان میدهد سیستم در هر لحظه چه میزان توان سرمایشی تولید میکند.
۵. تبدیل تن تبرید به کیلوکالری بر ساعت
در برخی پروژههای تأسیساتی، بهویژه در کاتالوگهای قدیمی یا محاسبات حرارتی سنتی، ظرفیت تجهیزات بر حسب کیلوکالری بر ساعت (kcal/h) بیان میشود. به همین دلیل آشنایی با این تبدیل همچنان اهمیت دارد. هر تن تبرید تقریباً برابر با ۳,۰۲۴ کیلوکالری بر ساعت است. بنابراین برای تبدیل تن تبرید به کیلوکالری بر ساعت، ظرفیت در عدد ۳,۰۲۴ ضرب میشود.
مثال کاربردی: اگر ظرفیت یک سیستم سرمایشی ۲۰ تن تبرید باشد، ظرفیت آن برابر با ۶۰,۴۸۰ کیلوکالری بر ساعت خواهد بود.
سخن پایانی
تن تبرید (TR) یکی از مهمترین واحدهای اندازهگیری ظرفیت سرمایشی در صنعت تهویه مطبوع و تبرید است. آشنایی با مفهوم این واحد و نحوه محاسبه آن، نقش مهمی در انتخاب صحیح تجهیزات سرمایشی، کاهش مصرف انرژی و افزایش راندمان سیستم دارد. در این مقاله با مفهوم تن تبرید، فرمولهای محاسبه و تبدیل آن به واحدهایی مانند BTU/h، کیلووات و کیلوکالری بر ساعت آشنا شدیم. همچنین بررسی کردیم که چگونه میتوان از این محاسبات برای انتخاب دقیقتر چیلرها و سایر تجهیزات برودتی استفاده کرد.
درک صحیح تن تبرید به شما کمک میکند مشخصات فنی تجهیزات را بهتر تحلیل کرده، ظرفیت موردنیاز پروژه را دقیقتر برآورد کنید و تصمیمی مطمئنتر برای سرمایهگذاری در سیستمهای سرمایشی بگیرید. هرچه محاسبات ظرفیت با دقت بیشتری انجام شود، عملکرد سیستم پایدارتر، هزینههای بهرهبرداری کمتر و آسایش محیط بیشتر خواهد بود. اگر سؤال، تجربه یا ابهامی درباره محاسبات تن تبرید، تبدیل واحدها یا انتخاب تجهیزات سرمایشی دارید، آن را در بخش نظرات با ما به اشتراک بگذارید.
سوالات متداول
۱. تن تبرید چیست؟
تن تبرید واحد اندازهگیری ظرفیت سرمایشی است و نشان میدهد یک سیستم چه میزان گرما را در هر ساعت جذب میکند.
۲. هر یک تن تبرید معادل چند BTU/h است؟
هر ۱ تن تبرید برابر با ۱۲,۰۰۰ بیتییو بر ساعت (BTU/h) ظرفیت سرمایشی است.
۳. هر تن تبرید چند کیلووات است؟
هر ۱ تن تبرید تقریبا معادل ۳.۵۱۷ کیلووات ظرفیت سرمایشی محسوب میشود.
۴. چگونه BTU/h را به تن تبرید تبدیل کنیم؟
کافی است مقدار BTU/h را بر ۱۲,۰۰۰ تقسیم کنید تا ظرفیت بر حسب تن تبرید به دست آید.
۵. چگونه کیلووات را به تن تبرید تبدیل کنیم؟
برای این کار، مقدار کیلووات را بر ۳.۵۱۷ تقسیم کنید.
۶. آیا تن تبرید واحد وزن است؟
خیر. با وجود واژه «تن»، تن تبرید واحد ظرفیت سرمایشی است و ارتباطی با وزن دستگاه ندارد.
۷. چرا محاسبه صحیح تن تبرید اهمیت دارد؟
محاسبه دقیق باعث انتخاب ظرفیت مناسب، کاهش مصرف انرژی و افزایش راندمان سیستم سرمایشی میشود.
۸. ظرفیت چیلرها به طور معمول با چه واحدی بیان میشود؟
ظرفیت بیشتر چیلرهای تراکمی و جذبی بر حسب تن تبرید (TR) اعلام میشود.
۹. آیا تن تبرید در چیلرهای جذبی و تراکمی یکسان است؟
بله. تن تبرید یک واحد استاندارد ظرفیت سرمایشی است و برای هر دو نوع چیلر استفاده میشود.
۱۰. برای انتخاب ظرفیت مناسب چیلر چه چیزی باید محاسبه شود؟
ابتدا باید بار سرمایشی یا بار برودتی پروژه محاسبه شده و سپس ظرفیت موردنیاز بر حسب تن تبرید تعیین شود.
منابع
ASHRAE Handbook – Fundamentals
Carrier Handbook of Air Conditioning System Design
Principles of Refrigeration – Dossat & Horan
AHRI Standard 550/590
Refrigeration and Air Conditioning – C.P. Arora
