پکینگ برج‌های خنک کننده، یکی از اجزای حیاتی و کلیدی در عملکرد انواع برج‌های خنک‌کننده صنعتی و ساختمانی به شمار می‌رود. این قطعات با افزایش سطح تماس میان آب و هوا، فرآیند تبادل حرارت و تبخیر را بهینه کرده و تأثیر مستقیم بر راندمان سیستم، مصرف انرژی و طول عمر تجهیزات دارند. انتخاب صحیح پکینگ برج‌های خنک کننده باعث می‌شود علاوه بر بهبود عملکرد برج، هزینه‌های عملیاتی و نگهداری نیز کاهش یابد و نیاز به تعویض مکرر قطعات به حداقل برسد.
با توجه به تنوع طراحی برج‌ها، کیفیت آب، شرایط محیطی، میزان رسوب‌گذاری و نیازهای صنعتی، تصمیم‌گیری درباره نوع، جنس و ساختار پکینگ نیازمند بررسی دقیق و تخصصی است.
در این مقاله، ما شما را با عوامل کلیدی انتخاب پکینگ، مزایا، روش‌های نگهداری و نکات کاربردی آشنا می‌کنیم تا بتوانید بهترین گزینه را برای سیستم خود انتخاب کرده و از حداکثر راندمان و صرفه‌جویی انرژی بهره‌مند شوید. پس تا پایان مقاله با ما همراه باشید.
پکینگ برج خنک‌کننده چیست؟
پکینگ یا Fill یکی از مهمترین اجزای داخلی برج‌های خنک‌کننده به شمار می‌رود که وظیفه اصلی آن افزایش سطح تماس میان آب و هوا و در نتیجه بهبود فرآیند انتقال حرارت و تبخیر است. برای درک بهتر عملکرد پکینگ ابتدا لازم است بدانیم که، برج خنک کننده چیست؛ این تجهیز صنعتی وسیله‌ای است که برای کاهش دمای آب گرم در گردش، با استفاده از تبادل حرارتی میان آب و جریان هوای محیط به‌کار می‌رود.
آب گرم هنگام عبور از بالای برج روی پکینگ‌ها پخش می‌شود؛ این اجزاء باعث می‌شوند جریان آب به‌صورت فیلم نازک یا قطرات ریز درآید. در نتیجه، مساحت تبادل حرارت بین آب و هوای عبوری چندین برابر افزایش می‌یابد و فرآیند خنک‌سازی به‌طور مؤثرتری انجام می‌شود. با نصب پکینگ مناسب در انواع برج خنک کننده، می‌توان راندمان سیستم را به‌طور چشمگیری افزایش داد.
انواع پکینگهای برج خنک کننده
پکینگ برج‌های خنک کننده، براساس نحوه عملکرد و شکل هندسی به دو دسته اصلی تقسیم می‌شوند:

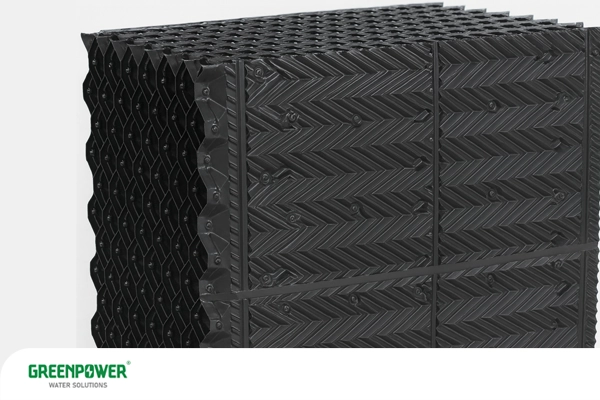

پکینگ فیلم (Film Fill): در پکینگ فیلمی، آب به‌صورت لایه نازکی روی سطح پکینگ جریان می‌یابد و تبادل حرارت انجام می‌شود.

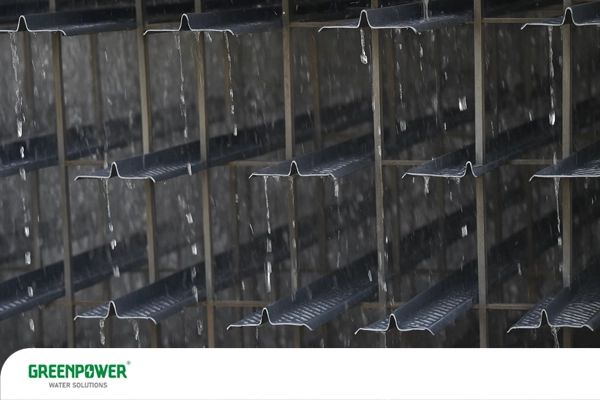

پکینگ اسپلش (Splash Fill): در پکینگ اسپلش یا پاششی، آب در برخورد با سطوح متعدد شکسته شده و به قطرات کوچک‌تری تبدیل می‌شود، که این امر منجر به افزایش سطح تماس با هوا می‌گردد.
هرکدام از این دو نوع، بسته به شرایط عملیاتی برج، مزایا و محدودیت‌های خاص خود را دارند. برای نمونه، پکینگهای نوع فیلمی راندمان حرارتی بالاتری دارند، این در حالی است‌که پکینگهای اسپلش در برابر گرفتگی ناشی از رسوب و ذرات معلق مقاوم‌تر هستند. پکینگهای اپلش یا پاششی برای استفاده با آب‌های با کیفیت پایین‌تر (مانند آب فاضلاب تصفیه‌شده) مناسب‌ترند.
کاربرد پکینگ در تجهیزات صنعتی
پکینگ‌ها در بسیاری از تجهیزات صنعتی به‌کار می‌روند تا انتقال حرارت، جرم یا واکنش شیمیایی در جریان‌های چندفازی بهینه شود. این اجزاء با افزایش سطح تماس بین سیالات، راندمان فرآیند را به‌طور قابل توجهی افزایش می‌دهند. در ادامه به مهمترین کاربردهای پکینگ در تجهیزات صنعتی می‌پردازیم.
- پکینگ برج‌های خنک کننده : اصلی‌ترین کاربرد پکینگ در این تجهیزات است. پکینگ با افزایش سطح تماس آب و هوا، باعث بهبود خنک‌سازی آب در گردش سیستم‌های تهویه مطبوع (HVAC)، نیروگاه‌ها، صنایع فولاد، پتروشیمی و پالایشگاه‌ها می‌شود. پکینگ‌ها در صنعت خودروسازی، صنایع الکترونیک و صنایع غذایی نیز نقش مهمی در حفظ دما و بهبود کیفیت فرآیندها دارد.
- برج‌های جذب: در فرآیندهای شیمیایی، پکینگ به‌عنوان بستری برای افزایش سطح تماس گاز و مایع به‌کار می‌رود تا جذب گازها توسط مایعات بهینه شود.
- برج‌های تقطیر: در صنایع نفت، گاز و پتروشیمی، پکینگ‌ها کمک می‌کنند جداسازی اجزای مخلوط بر اساس اختلاف نقطه جوش سریع‌تر و مؤثرتر انجام شود.
- برج‌های شست‌وشوی گاز: پکینگ در اسکرابرها باعث افزایش راندمان حذف آلاینده‌ها و ذرات از جریان گاز می‌شود، چون سطح تماس بین گاز و مایع شوینده را گسترش می‌دهد.
- سیستم‌های بیوفیلتراسیون و تصفیه فاضلاب: پکینگ در بعضی از واحدهای تصفیه زیستی، به‌عنوان بستری برای رشد میکروارگانیسم‌ها عمل کرده و به تصفیه بیولوژیکی آب و فاضلاب کمک می‌کند.
مزایای استفاده از پکینگ در برج خنک کن
همانطور که پیش‌تر اشاره کردیم، پکینگ برج های خنک کننده یکی از اجزای کلیدی در بهبود راندمان و افزایش عمر مفید کولینگ تاورها به شمار می‌روند. استفاده از پکینگ مناسب می‌تواند علاوه بر ارتقای عملکرد سیستم، موجب صرفه‌جویی قابل توجه در مصرف انرژی و آب شود. همچنین این قطعات به دلیل طراحی و جنس خاص خود، نگهداری آسان‌تری داشته و هزینه‌های عملیاتی را کاهش می‌دهند.

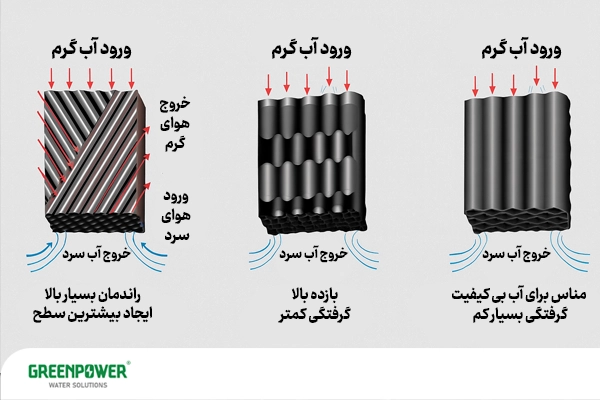

مزایای پکینگ فیلمی
در جدول زیر می‌توانید مهمترین مزایای استفاده از پکینگ در برج‌های خنک‌کننده را ببینید.
| مزیت | توضیحات |
| افزایش راندمان سرمایش | سطح تماس بیشتر آب و هوا باعث بهبود انتقال حرارت و تبخیر می‌شود. |
| صرفه‌جویی در انرژی | کاهش نیاز به توان فن‌ها و پمپ‌ها به دلیل راندمان بالاتر. |
| کاهش مصرف آب | تبخیر مؤثرتر و جلوگیری از هدررفت آب. |
| افزایش دوام تجهیزات | مقاومت در برابر رسوب‌گیری و خوردگی، افزایش طول عمر برج. |
| هزینه نگهداری کمتر | شست‌وشوی آسان و نیاز کمتر به تعویض پکینگ. |
| انعطاف‌پذیری بالا | سازگار با انواع طراحی برج و شرایط عملیاتی. |
| کاهش آلودگی صوتی | جذب صدا و کاهش نویز سیستم. |
| دوستدار محیط زیست | مصرف کمتر مواد شیمیایی و امکان بازیافت پکینگ‌ها. |
| عملکرد پایدار در شرایط سخت | مقاوم در برابر دماهای بالا و محیط‌های خورنده. |
| مزیت اقتصادی | کاهش هزینه‌های عملیاتی و بازگشت سریع سرمایه. |
عوامل مؤثر در انتخاب پکینگ مناسب
پکینگ را قلب برج خنک‌کننده می‌دانند به این دلیل‌که نقش اصلی در افزایش سطح تماس آب و هوا، تبخیر بخشی از آب و انتقال حرارت ایفا می‌کند. پکینگ مناسب نه‌تنها به بهبود فرآیند خنک‌کاری کمک می‌کند، بلکه باعث پایداری عملکرد برج در بلندمدت نیز می‌شود. انتخاب درست این قطعه، امکان دستیابی به تعادل بهتر میان انتقال حرارت، مصرف انرژی و کیفیت آب در گردش را فراهم می‌سازد. در نتیجه، سیستم با فشار کمتری کار کرده و استهلاک تجهیزات کاهش می‌یابد.
در مقابل، انتخاب نادرست آن، به افت کارایی، افزایش مصرف انرژی و کاهش عمر مفید سیستم منجر خواهد شد. بنابراین باید برای انتخاب پکینگ مناسب مجموعه‌ای از عوامل فنی، محیطی و اقتصادی را در نظر گرفت. در ادامه به بررسی این عوامل مهم و تاثیرگذار خواهیم پرداخت.

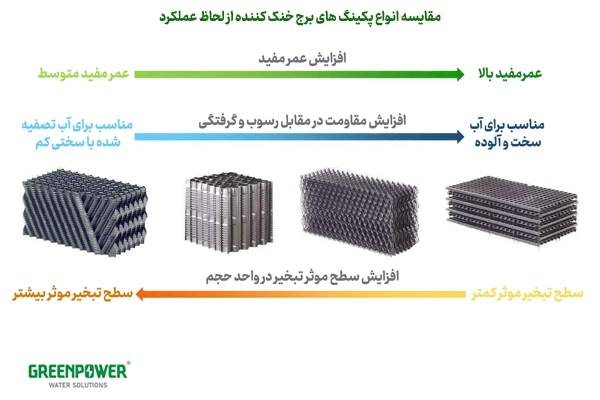

نوع پکینگ و طراحی هندسی
همانطورکه پیش‌تر اشاره کردیم، پکینگ برج‌های خنک کننده به دو دسته اصلی فیلمی و اسپلش (پاششی) تقسیم می‌شوند. نوع فیلمی معمولاً زمانی به کار می‌رود که کیفیت آب مناسب و میزان رسوب پایین باشد؛ به‌ویژه در برج‌های خنک‌کننده کوچک که راندمان حرارتی بالا اهمیت دارد.
پکینگ پاششی یا اسپلش، بیشتر در برج‌های بزرگ صنعتی و در شرایطی که آب دارای سختی یا آلودگی بیشتری است مورد استفاده قرار می‌گیرد، زیرا مقاومت بالاتری در برابر گرفتگی و رسوب دارد.
از طرف دیگر، طراحی هندسی پکینگ شامل عواملی مثل گام، ضخامت ورق و سطح ویژه، در عملکرد آن نقش تعیین‌کننده‌ای دارد. به این صورت که، هر چقدر سطح تماس بین آب و هوا بیشتر شود، فرآیند تبادل حرارت بهبود پیدا می‌کند؛ اما اگر این افزایش بیش از حد باشد، افت فشار جریان هوا زیاد شده و در نتیجه مصرف انرژی بالا می‌رود.
جنس و مقاومت شیمیایی
انتخاب جنس پکینگ همواره باید با توجه به کیفیت و ترکیب آب در گردش انجام شود. پلی‌وینیل کلراید (PVC) به عنوان رایج‌ترین ماده در ساخت پکینگ شناخته می‌شود؛ این جنس علاوه بر قیمت مناسب، راندمان حرارتی مطلوبی نیز دارد، اما در دماهای بالاتر از ۶۰ درجه سانتی‌گراد یا در تماس با آب اسیدی دچار محدودیت می‌شود. در مقابل پلی‌پروپیلن(PP)، نسبت به پلی وینیل کلراید مقاوم‌تر بوده و توان تحمل دماهای بالاتر تا حدود ۹۰ درجه سانتی‌گراد و شرایط شیمیایی خورنده را دارد. در نتیجه طول عمر بیشتری هم نسبت به PVC ارائه می‌دهد. در بعضی محیط‌های خاص که شرایط کاری بسیار سخت است، استفاده از پکینگهای سرامیکی یا فلزی هم متداول است.

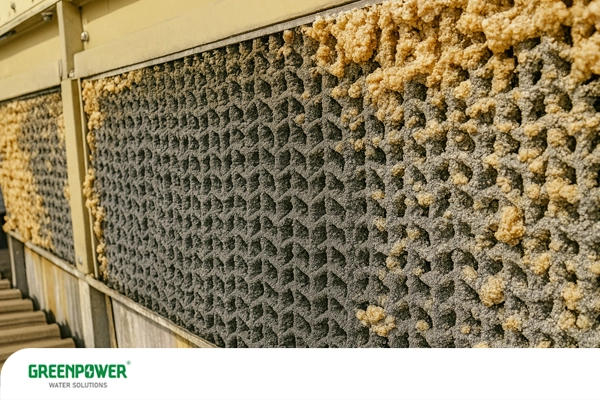

شرایط آب و میزان رسوب‌گذاری
کیفیت آب در گردش، نقش بسیار مهمی در انتخاب پکینگ دارد، چراکه آب با سختی بالا و ذرات معلق زیاد، ریسک رسوب‌گذاری و گرفتگی پکینگ را بالا می‌برد. در این شرایط، استفاده از پکینگهای اسپلش (پاششی) یا مدل‌هایی با طراحی باز و سطح صاف، عملکرد بهتری داشته و مقاومت بیشتری در برابر گرفتگی و کاهش راندمان نشان می‌دهند.
برای آب‌های تمیزتر با سطح رسوب و آلودگی کمتر، پکینگهای فیلمی با راندمان حرارتی بالا انتخاب عالی بوده و بهره‌وری برج خنک‌کننده را به بالاترین حد خود می‌رساند.
مقاومت در برابر دما و اشعه UV
پکینگ باید در برابر دماهای بالا بدون تغییر شکل و در برابر اشعه ماورای بنفش خورشید مقاوم باشد. پکینگهای مرغوب با افزودنی‌های ضد UV تولید می‌شوند تا در برابر تخریب ناشی از نور خورشید دوام بیشتری داشته باشند. و عملکرد پکینگ برج‌های خنک کننده در شرایط محیطی سخت حفظ شود.
سهولت نصب، شستشو و نگهداری
پکینگ باید قابلیت نصب سریع، باز شدن آسان و شستشو با روش‌های مکانیکی یا شیمیایی را داشته باشد. در صنایعی که آلودگی آب بالاست، انتخاب پکینگهای قابل شستشو و مقاوم به گرفتگی، هزینه‌های تعمیر و توقف خط تولید را به شدت کاهش می‌دهد.
افت فشار و مصرف انرژی
افت فشار یکی از عوامل کلیدی در انتخاب پکینگ محسوب می‌شود، زیرا طراحی پکینگ باید تعادل مناسبی بین افزایش سطح تماس آب و هوا و کاهش افت فشار جریان هوا برقرار کند. در صورتی‌که افت فشار بیش از حد باشد، فن‌ها برای جبران مقاومت اضافی به توان بیشتری نیاز خواهند داشت که این موضوع به افزایش مصرف انرژی و هزینه‌های عملیاتی منجر می‌شود.
عمر مفید و هزینه اقتصادی
عمر مفید پکینگ یکی از عوامل تعیین‌کننده در انتخاب آن است. پکینگهای پلی‌وینیل کلراید (PVC) به‌طور متوسط بین ۳ تا ۵ سال عمر می‌کنند و در شرایطی که آب دمای بالایی داشته باشد یا رسوب زیادی در سیستم ایجاد شود، ممکن است نیاز به تعویض سالانه پیدا کنند.
در مقابل، پکینگهای پلی‌پروپیلن (PP) طول عمر بیشتری دارند(معمولاً بین ۱۰ تا ۱۵)، بنابراین از نظر اقتصادی در بلندمدت انتخاب به‌صرفه‌تری خواهند بود.
با توجه به اینکه قیمت پکینگ حدود ۱۰ تا ۲۰ درصد کل هزینه برج خنک‌کننده است، انتخاب دقیق و اصولی آن نقش بسیار مهمی در توجیه اقتصادی و کاهش هزینه‌های عملیاتی پروژه خواهد داشت.
نوع صنعت و کاربرد
در نهایت، کاربرد صنعتی نیز در انتخاب پکینگ نقش تعیین‌کننده ای دارد به‌طوری‌که:
- پتروشیمی و پالایشگاه‌ها: نیاز به پکینگ مقاوم به خوردگی و دمای بالا دارند.
- فولاد و ذوب فلزات: به دلیل ایجاد آب آلوده‌تر، پکینگ نوع پاششی یا اسپلش گزینه مناسب‌تری است.
- صنایع غذایی و دارویی: در صنایع غذایی به‌دلیل اهمیت حفظ کیفیت و بهداشت آب، پکینگهای تمیز و قابل شستشو گزینه‌های مناسب‌تری هستند.
- سیستم گرمایش، تهویه و سرمایش ساختمان (HVAC ) و برج‌های ساختمانی: اینجا راندمان حرارتی بالا و افت فشار کم، برای انتخاب پکینگ مناسب، از اهمیت بیشتری برخوردار است.
نگهداری و شستشوی پکینگ برج خنک کننده
نگهداری منظم پکینگ‌ها در برج‌های خنک‌کننده از اهمیت بالایی برخوردار است، چراکه، تجمع رسوبات معدنی، آلودگی‌های زیستی و ذرات معلق می‌تواند عملکرد سیستم را کاهش دهد. در نتیجه برای حفظ راندمان حرارتی و طول عمر برج، بهتر است شستشوی پکینگ‌ها به‌صورت دوره‌ای انجام شود، به‌‌خصوص زمانی که افت فشار آن‌ها بیش از 50 % افزایش یافته یا علائم آلودگی و رسوب در آن‌ها قابل مشاهده باشد.
بازرسی دوره‌ای و اجرای برنامه‌های نگهداری پیشگیرانه می‌تواند از خرابی‌های ناگهانی جلوگیری کرده و عمر مفید پکینگ‌ها را افزایش دهد. در نتیجه از هزینه‌های اضافی ناشی از تعمیرات ناخواسته نیز جلوگیری می‌کند.
شستشو پکینک برج های خنک کننده به دو روش مکانیکی و شیمیایی انجام می‌گیرد:
- روش مکانیکی: در این روش، از آب پرفشار و برس‌های دستی برای پاکسازی سطوح استفاده می‌شود.
- روش شیمیایی: در روش شیمیایی، از مواد شیمیایی مناسب برای از بین بردن رسوبات معدنی و آلودگی‌های زیستی و با رعایت دستورالعمل‌های تولیدکننده و نکات ایمنی، برای شتسشو و پاکسازی استفاده می‌شود.
جمع بندی
پکینگ برج های خنک‌کننده نقش کلیدی در بهینه‌سازی تبادل حرارت و تبخیر آب داشته و تأثیر مستقیمی بر راندمان سیستم، مصرف انرژی و طول عمر تجهیزات دارد. بنابراین، انتخاب صحیح نوع و جنس پکینگ، متناسب با کیفیت آب، شرایط محیطی و کاربرد صنعتی، می‌تواند از رسوب‌گذاری و گرفتگی جلوگیری کرده و بهره‌وری برج را به حداکثر برساند.
علاوه بر این، نگهداری و شستشوی منظم پکینگ‌ها تضمین‌کننده عملکرد پایدار، کاهش هزینه‌های عملیاتی و صرفه‌جویی در آب و انرژی است. در نتیجه، می‌توان گفت پکینگ فقط یک قطعه ساده نیست بلکه نقش مهمی در عملکرد اقتصادی و فنی برج‌های خنک‌کننده دارد.
به دلیل نقش حیاتی پکینگ، صرف هزینه برای انتخاب و نگهداری درست آن خیلی زود جبران می‌شود و در عین حال به کارکرد پایدار برج خنک‌کننده کمک می‌کند. پس اگر به دنبال کاهش هزینه‌ها و افزایش طول عمر برج خنک‌کننده هستید، از همین امروز روی انتخاب و نگهداری درست پکینگ سرمایه‌گذاری کنید.
