فن کویل چیست؟ این سوالی است که بسیاری از افراد هنگام خرید سیستمهای گرمایشی و سرمایشی با آن مواجه میشوند. فن کویل یکی از تجهیزات پرکاربرد در سیستمهای تهویه مطبوع است که برای کنترل دمای محیطهای مختلف مورد استفاده قرار میگیرد. این دستگاه با استفاده از آب گرم یا سرد در کویل خود، هوای محیط را گرم یا سرد کرده و سپس توسط فن داخلی آن را در فضا پخش میکند. فن کویلها به دلیل مصرف انرژی مناسب، راندمان بالا و قابلیت نصب آسان در انواع ساختمانها از جمله مسکونی، تجاری و اداری کاربرد زیاد دارند. اگر میخواهید بدانید چرا بسیاری از ساختمانهای مدرن به جای کولرهای معمولی از این سیستم استفاده میکنند و چگونه میتوانید با انتخاب صحیح فن کویل، هزینههای انرژی خود را تا 40 درصد کاهش دهید، این مقاله را تا انتها بخوانید.
فن کویل چیست؟
فن کویل چیست و چه تفاوتی با سایر سیستمهای تهویه مطبوع دارد؟ فن کویل یک دستگاه گرمایشی و سرمایشی است که شامل یک مبدل حرارتی (کویل)، یک فن الکتریکی، فیلتر هوا و سینی آب میباشد. اصل کار این سیستم بر اساس عبور آب گرم یا سرد از داخل لولههای کویل و تبادل حرارت با هوای محیط است. هنگامی که فن روشن میشود، هوای اتاق را از روی کویل عبور میدهد و بسته به دمای آب، هوا گرم یا سرد شده و دوباره به فضا بازمیگردد. این سیستم به یک منبع تولید آب گرم یا سرد مرکزی (مانند چیلر یا دیگ) متصل است و میتواند به صورت مستقل در هر فضا کنترل شود. فن کویلها معمولاً در سیستمهای چهار لولهای یا دو لولهای استفاده میشوند که در نوع چهار لولهای امکان تأمین همزمان گرمایش و سرمایش در بخشهای مختلف ساختمان وجود دارد.
انواع فن کویل چیست و چه مزایایی دارند
انواع فن کویل چیست؟ فن کویلها بر اساس محل نصب، نحوه اتصال به سیستم و طراحی ساختاری به دستههای مختلفی تقسیم میشوند. هر یک از این انواع برای کاربردهای خاصی طراحی شدهاند و مزایای خاصی دارند. انتخاب نوع مناسب فن کویل بستگی به نیازهای فضا، محدودیتهای معماری و بودجه دارد. شناخت دقیق انواع فن کویل چیست به شما کمک میکند تا با توجه به شرایط خاص پروژه خود، بهترین گزینه را انتخاب کنید و از عملکرد بهینه سیستم استفاده کنید.
- فن کویل سقفی توکار: این نوع در سقف کاذب نصب میشود و فضای کمتری را اشغال میکند. مناسب برای محیطهایی است که زیبایی ظاهری مهم است. دارای گریلهای قابل تنظیم برای هدایت جریان هوا بوده و صدای کمتری تولید میکند که برای دفاتر اداری و فضاهای تجاری مناسب است.
- فن کویل دیواری: روی دیوار نصب میشود و نصب آسانتری نسبت به سایر انواع دارد. این نوع برای فضاهای کوچک و متوسط مناسب بوده و نگهداری آسانتری دارد. قیمت مناسب و امکان تنظیم دمای مستقل در هر اتاق از ویژگیهای مهم آن است.

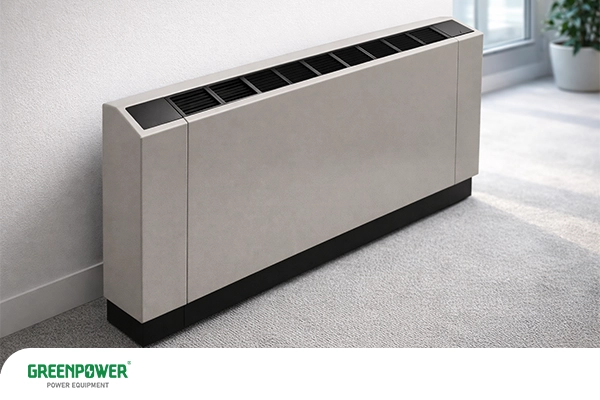

فن کویل دیواری
- فن کویل کانالی: با سیستم کانالکشی متصل شده و هوای تهویه شده را به نقاط مختلف ساختمان میرساند. مناسب برای ساختمانهای بزرگ با فضاهای متعدد است. توزیع یکنواخت هوا در تمام فضا و امکان کنترل متمرکز از مزایای این نوع است که برای مجتمعهای تجاری بسیار کارآمد است.

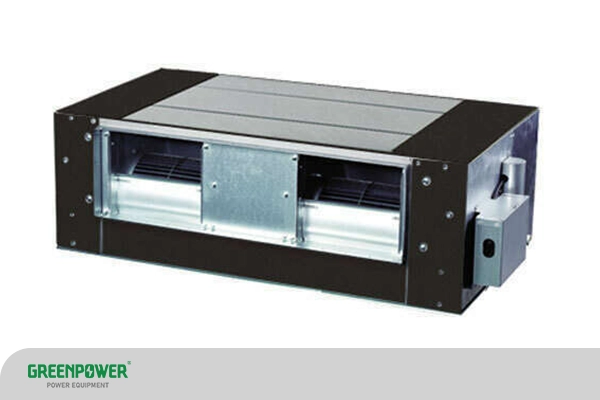

فن کویل کانالی

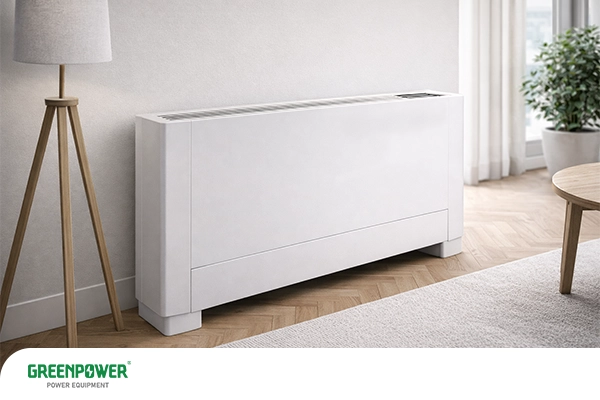

- فن کویل ایستاده (کابینتی): در کف اتاق قرار میگیرد و به صورت مستقل کار میکند. برای فضاهایی که امکان نصب سقفی یا دیواری ندارند ایدهآل است. ظرفیت گرمایش و سرمایش بالا، نصب سریع و امکان جابجایی آسان از ویژگیهای بارز این نوع است.
معرفی اجزا فن کویل
برای درک بهتر اینکه فن کویل چیست، باید با اجزای تشکیلدهنده آن آشنا شویم. هر فن کویل از قطعات مختلفی تشکیل شده که هر کدام نقش خاصی در عملکرد کلی سیستم دارند. این اجزا به صورت هماهنگ با یکدیگر کار میکنند تا فرآیند تبادل حرارت و توزیع هوا به بهترین شکل انجام شود. شناخت این اجزا در زمان خرید، نصب و تعمیرات بسیار مفید است و به شما کمک میکند تا از کیفیت و عملکرد دستگاه اطمینان به دست بیاورید.

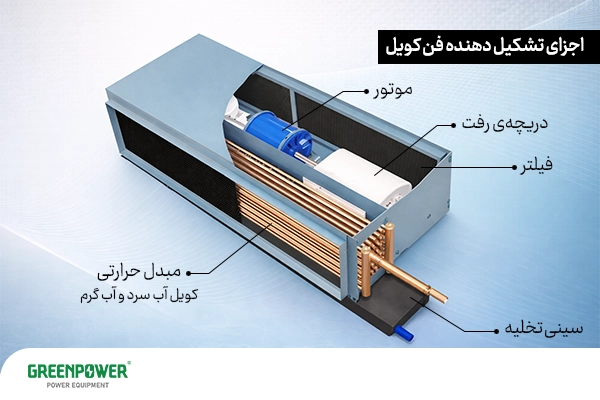

اجزای تشکیل دهنده فن کویل
- کویل یا مبدل حرارتی: قلب اصلی فن کویل است که معمولاً از لولههای مسی و پرههای آلومینیومی ساخته شده است. آب گرم یا سرد از داخل این لولهها عبور کرده و حرارت خود را با هوای عبوری تبادل میکند. کیفیت کویل تأثیر مستقیمی بر راندمان و طول عمر دستگاه دارد و باید از مواد مرغوب ساخته شده باشد.
- فن یا پروانه: وظیفه مکش هوای محیط و عبور آن از روی کویل را دارد. سپس هوای گرم یا سرد شده را در فضا پخش میکند. فنها در سرعتهای مختلف قابل تنظیم هستند تا کنترل بهتری بر جریان هوا داشته باشید و مصرف برق را بهینه کنید.
- موتور الکتریکی: نیروی محرکه برای چرخش فن را فراهم میکند. موتورهای باکیفیت مصرف برق کمتری دارند و صدای کمتری تولید میکنند. برخی مدلها دارای موتورهای EC هستند که راندمان بسیار بالایی دارند و هزینههای بهرهبرداری را کاهش میدهند.
- فیلتر هوا: قبل از ورود هوا به کویل، ذرات گرد و غبار را جدا میکند. این کار از آلودگی کویل جلوگیری کرده و راندمان را حفظ میکند. فیلترها باید به طور منظم تمیز یا تعویض شوند تا کیفیت هوا و عملکرد دستگاه در سطح مطلوب باقی بماند.
- سینی آب (درین پن): آب تقطیر شده در حالت سرمایش را جمعآوری میکند. این سینی باید دارای شیب مناسب باشد تا آب به راحتی تخلیه شود. در غیر این صورت ممکن است رطوبت باعث رشد باکتری و بوی نامطبوع شود که برای سلامتی مضر است.
- ترموستات و کنترل: امکان تنظیم دما و سرعت فن را فراهم میکند. کنترلهای مدرن میتوانند هوشمند باشند و از راه دور کنترل شوند. برخی مدلها قابلیت برنامهریزی زمانی دارند که به صرفهجویی زیادی در مصرف انرژی منجر میشود.
کاربردهای فن کویل
کار فن کویل چیست و در چه مکانهایی کاربرد دارد؟ این سیستمها به دلیل انعطافپذیری بالا و قابلیت نصب در فضاهای مختلف، بخش وسیعی از کاربردها را پوشش میدهند. از ساختمانهای مسکونی کوچک تا مجتمعهای تجاری و صنعتی بزرگ، فن کویل یک راهکاری مؤثر برای تأمین آسایش حرارتی مورد استفاده قرار میگیرد. شناخت کاربردهای مختلف به شما کمک میکند تا بفهمید این سیستم برای نیازهای شما مناسب است یا خیر.
- ساختمانهای مسکونی: در آپارتمانها و خانههای ویلایی برای گرمایش و سرمایش استفاده میشود. امکان کنترل مستقل دمای هر اتاق وجود دارد که باعث صرفهجویی در انرژی میشود. سیستم نسبتاً ساکت بوده و فضای کمی را اشغال میکند که برای زندگی خانوادگی ایدهآل است.
- دفاتر اداری: برای تأمین محیط کاری راحت و کنترل دقیق دما در هر بخش مناسب است. قابلیت تنظیم مستقل دمای هر اتاق به افزایش بهرهوری کارکنان کمک میکند. صدای پایین فن کویلها تمرکز کارمندان را مختل نمیکند و محیط کاری آرامی ایجاد میکند.
- هتلها و مراکز اقامتی: برای هر اتاق میتوان فن کویل مستقلی نصب کرد تا مهمانان بتوانند دمای دلخواه خود را تنظیم کنند. این امر رضایت مشتریان را افزایش میدهد و امکان کنترل هزینهها برای مدیریت هتل فراهم میشود. نگهداری آسان و هزینه تعمیرات پایین از مزایای دیگر است.
- مراکز تجاری و فروشگاهها: برای ایجاد فضای خرید مناسب و جلب مشتریان استفاده میشود. امکان تقسیمبندی دمایی فضا بسته به نوع محصولات و تراکم افراد وجود دارد. سیستم میتواند با بارهای حرارتی متغیر به خوبی کنار بیاید و همواره شرایط مطلوب را حفظ کند.
- بیمارستانها و مراکز بهداشتی: نیاز به کنترل دقیق دما و رطوبت در این مکانها بسیار مهم است. فن کویلهای بیمارستانی معمولاً با فیلترهای پیشرفتهتر برای تصفیه هوا تجهیز میشوند. قابلیت کنترل مستقل هر اتاق امکان ایجاد شرایط متفاوت برای بیماران مختلف را فراهم میکند.

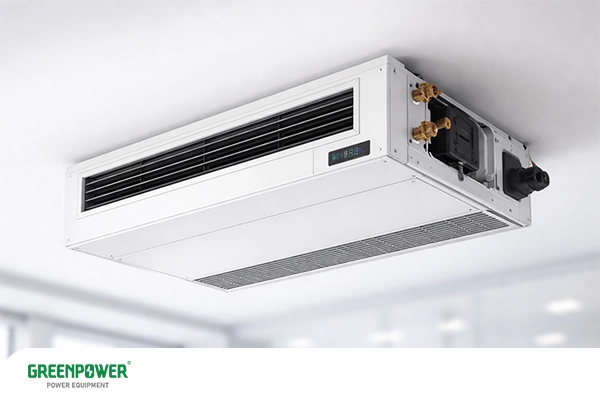

کاربرد فن کویل
مزایای فن کویل
فن کویل چیست و چه مزایایی نسبت به سایر سیستمهای گرمایشی و سرمایشی دارد؟ این سیستمها به دلیل ویژگیهای منحصر به فرد خود، انتخاب محبوبی برای بسیاری از پروژهها هستند. از نظر اقتصادی، فنی و محیط زیستی مزایای زیادی دارند که در ادامه به آنها میپردازیم. این مزایا باعث شدهاند که فن کویلها در رقابت با سایر سیستمها جایگاه مهمی داشته باشند.
راندمان انرژی بالا: استفاده از آب به عنوان سیال انتقال حرارت نسبت به گازهای مبرد کارآمدتر است. ضریب انتقال حرارت آب بسیار بالا بوده و انرژی کمتری برای جابجایی حرارت نیاز است. این موضوع منجر به کاهش قابل توجه هزینههای بهرهبرداری میشود و در طولانیمدت سرمایهگذاری را توجیهپذیر میکند.
امکان کنترل مستقل: هر واحد میتواند به صورت جداگانه کنترل شود که صرفهجویی انرژی قابل توجهی به همراه دارد. فقط فضاهایی که استفاده میشوند گرما یا سرمایش دریافت میکنند. این ویژگی در ساختمانهای چند واحدی بسیار کاربردی است و باعث کاهش هزینهها برای ساکنان میشود.
نصب و تعمیرات آسان: نسبت به سیستمهای مرکزی پیچیدگی کمتری دارند و نصب آنها سریعتر است. قطعات یدکی به راحتی در دسترس بوده و تعمیرات معمولاً ساده هستند. یک واحد معیوب تأثیری بر عملکرد سایر واحدها ندارد و مشکلات محلی باقی میمانند.
سر و صدای کم: فن کویلهای مدرن با فناوریهای کاهش صدا طراحی شدهاند و صدای کمی تولید میکنند. برای محیطهای اداری، خانگی و بیمارستانی که آرامش اهمیت دارد بسیار مناسب هستند. سطح صدا معمولاً زیر 40 دسیبل است که قابل تحمل و راحت است.
عدم نیاز به گاز مبرد: برخلاف کولرهای گازی، فن کویلها از آب استفاده میکنند که محیطزیست را آلوده نمیکند. این موضوع در کنار مزایای زیستمحیطی، هزینههای نگهداری را نیز کاهش میدهد چون نیازی به شارژ گاز و کنترل نشتی نیست.
انعطافپذیری در طراحی: در معماریهای مختلف قابل استفاده بوده و محدودیت خاصی ندارند. میتوان آنها را در بازسازی ساختمانهای قدیمی نیز به راحتی اضافه کرد. تنوع در مدلها و ظرفیتها امکان انتخاب دقیق بر اساس نیاز را فراهم میکند.
نحوه عملکرد فن کویل
کار فن کویل چیست و چگونه دما را تنظیم میکند؟ درک نحوه عملکرد این سیستم به شما کمک میکند تا از آن بهتر استفاده کنید و در صورت بروز مشکل، علت را سریعتر تشخیص دهید. فرآیند کار فن کویل بر اساس اصول انتقال حرارت است که به صورت ساده و کارآمد طراحی شده است. در ادامه به تشریح کامل چرخه کاری آن در حالتهای گرمایش و سرمایش میپردازیم.
- چرخه سرمایش: در این حالت، آب سرد از چیلر یا سیستم سرمایش مرکزی به کویل فن کویل وارد میشود. فن دستگاه هوای گرم محیط را از روی کویل سرد عبور میدهد. در این فرآیند، حرارت هوا به آب سرد منتقل شده و دمای هوا کاهش مییابد. رطوبت موجود در هوا نیز بر روی سطح سرد کویل متراکم شده و به صورت آب تقطیر درآمده که از طریق سینی آب تخلیه میشود. هوای خنک و کمرطوبتتر به داخل فضا بازگردانده میشود و آسایش حرارتی ایجاد میکند. آب گرم شده نیز به چیلر بازمیگردد تا دوباره سرد شود و چرخه تکرار میشود.
- چرخه گرمایش: در زمستان، آب گرم از منبع گرمایی مانند دیگ بخار یا منبع آب گرم به کویل وارد میشود. فن هوای سرد اتاق را از روی کویل گرم عبور داده و حرارت به هوا منتقل میشود. هوای گرم شده به فضا پخش شده و دمای محیط افزایش مییابد. آب سرد شده به منبع گرمایی بازمیگردد تا دوباره گرم شود. در این حالت معمولاً تقطیر آبی صورت نمیگیرد و فقط تبادل حرارتی انجام میشود.
- کنترل و تنظیم: ترموستات دمای محیط را اندازهگیری کرده و با دمای تنظیم شده مقایسه میکند. در صورت نیاز به سرمایش یا گرمایش، دستور روشن شدن فن و باز شدن شیر آب را صادر میکند. سرعت فن قابل تنظیم بوده و بسته به اختلاف دما میتواند در سطوح مختلف کار کند. پس از رسیدن به دمای مطلوب، سیستم به حالت آمادهباش میرود و فقط در صورت نیاز دوباره فعال میشود که باعث صرفهجویی در انرژی میشود.
مزایا و معایب فن کویل
برای تصمیمگیری آگاهانه درباره اینکه فن کویل چیست و آیا برای پروژه شما مناسب است، باید مزایا و معایب آن را در کنار هم بررسی کنیم. هیچ سیستمی کامل نیست و شناخت محدودیتها به اندازه شناخت مزایا اهمیت دارد. در ادامه به صورت جامع هر دو جنبه را بررسی میکنیم تا تصویر کاملی از این سیستم داشته باشید و بتوانید با توجه به شرایط خاص خود بهترین انتخاب را داشته باشید.
- مزایا: صرفهجویی در مصرف انرژی به دلیل استفاده از آب به عنوان سیال انتقال حرارت از مهمترین برتریهاست که در بلندمدت هزینهها را کاهش میدهد. امکان کنترل مستقل دمای هر فضا، انعطافپذیری بالا در نصب و استفاده، نیاز به فضای کم برای نصب و عدم اشغال زیاد فضای ساختمان از دیگر مزایای مهم است.
همچنین نگهداری و تعمیرات سادهتر نسبت به بسیاری از سیستمهای دیگر، طول عمر بالا در صورت نگهداری صحیح، سازگاری با سیستمهای گرمایشی و سرمایشی مرکزی و قابلیت استفاده همزمان برای گرمایش و سرمایش از ویژگیهای اساسی فن کویل است. تفاوت فن کویل و کولر گازی در این است که فن کویل محیطزیست را آلوده نمیکند و هزینه بهرهبرداری کمتری دارد.
- معایب: وابستگی به سیستم تأمین آب گرم یا سرد مرکزی یکی از محدودیتهای اصلی است که بدون چیلر یا دیگ مرکزی نمیتوان از آن استفاده کرد. نیاز به لولهکشی آب که در برخی پروژهها ممکن است پیچیده و پرهزینه باشد نیز از معایب است.
احتمال نشت آب و ایجاد مشکل در صورت نگهداری نامناسب، نیاز به تعویض و تمیز کردن دورهای فیلترها، توانایی محدود در تصفیه هوا نسبت به برخی سیستمهای پیشرفتهتر و امکان ایجاد رطوبت اضافی در حالت سرمایش در صورت تخلیه نامناسب آب از نکات منفی است.
تفاوت فن کویل و هواساز این است که هواساز معمولاً ظرفیت بالاتر و قابلیت تصفیه هوای بیشتری دارد ولی نصب و نگهداری پیچیدهتری دارد. همچنین برای ساختمانهای خیلی کوچک ممکن است نصب سیستم مرکزی مقرون به صرفه نباشد.
چگونه فن کویل مورد نیاز خود را انتخاب کنیم؟
انواع فن کویل چیست و کدام یک برای شما مناسب است؟ انتخاب فن کویل مناسب نیاز به توجه به عوامل مختلفی دارد که تأثیر مستقیمی بر عملکرد و رضایت شما خواهد داشت. اشتباه در انتخاب میتواند منجر به هزینههای اضافی، مصرف بیشتر انرژی یا عدم رسیدن به آسایش حرارتی مطلوب شود. در ادامه معیارهای مهمی را که باید در نظر بگیرید بررسی میکنیم.
محاسبه بار حرارتی: اولین قدم محاسبه دقیق بار گرمایشی و سرمایشی فضا است. این محاسبه باید توسط کارشناس انجام شود و عواملی مانند ابعاد فضا، تعداد افراد، تجهیزات گرماساز، عایقبندی و جهت ساختمان را در نظر میگیرد. انتخاب ظرفیت نامناسب باعث مصرف بیش از حد انرژی یا عدم رسیدن به دمای مطلوب میشود.

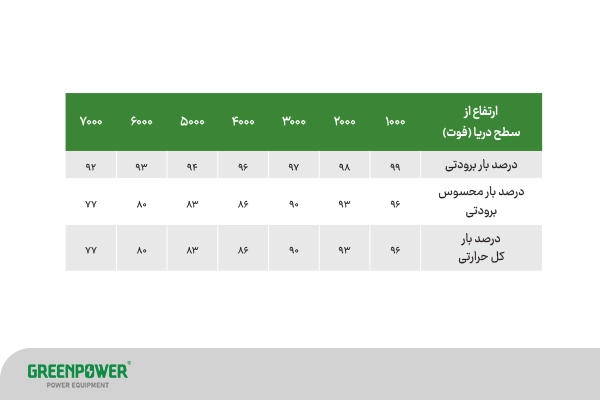

محاسبه بار برودتی فن کویل
نوع فن کویل: بر اساس محل نصب و معماری فضا باید نوع مناسب را انتخاب کنید. برای فضاهای با سقف کاذب، مدل سقفی توکار، برای اتاقهای کوچک مدل دیواری و برای سالنهای بزرگ مدل کابینتی یا کانالی مناسبتر است. محدودیتهای معماری نقش مهمی در این انتخاب دارند.
کیفیت و برند: انتخاب برندهای معتبر اطمینان از کیفیت قطعات و دوام دستگاه را فراهم میکند. بررسی گواهینامههای استاندارد، مصرف انرژی و گارانتی بسیار مهم است. قیمت پایینتر نباید تنها معیار باشد چون هزینههای بهرهبرداری و تعمیرات بلندمدت اهمیت بیشتری دارند.
سطح صدا: برای محیطهای حساس به صدا مانند اتاق خواب، بیمارستان یا دفاتر، انتخاب مدلهای با سطح صدای پایین ضروری است. این اطلاعات در کاتالوگ محصولات به صورت دسیبل درج میشود و باید با استانداردهای محیط مقایسه شود.
ویژگیهای اضافی: امکاناتی مانند کنترل از راه دور، برنامهریزی زمانی، نمایشگر دیجیتال و سنسورهای هوشمند میتوانند راحتی استفاده را افزایش دهند. همچنین توجه به سهولت دسترسی برای تعمیرات و تعویض فیلتر اهمیت دارد. انتخاب مدلهایی که دسترسی آسان به قطعات داخلی دارند، هزینههای نگهداری را کاهش میدهد.
بودجه و هزینه: قیمت فن کویل بسته به برند، ظرفیت و ویژگیها متفاوت است. علاوه بر قیمت خرید، هزینه نصب، لولهکشی و تجهیزات جانبی را نیز در نظر بگیرید. مقایسه هزینه بهرهبرداری در طول عمر دستگاه میتواند به تصمیمگیری بهتر کمک کند و نشان دهد که گاهی سرمایهگذاری اولیه بیشتر در بلندمدت صرفهجویی زیادی به همراه دارد.
مشاوره با متخصصان: برای انتخاب بهینه، حتماً با مهندسان تأسیسات و مشاوران فنی مشورت کنید. آنها میتوانند با بررسی شرایط خاص پروژه شما، بهترین راهکار را پیشنهاد دهند. همچنین میتوانند در مورد نحوه نصب صحیح، تنظیمات اولیه و نگهداری دورهای راهنماییهای لازم را ارائه کنند که برای عملکرد طولانیمدت بسیار حیاتی است.
معیارهای انتخاب فن کویل مناسب
نتیجهگیری
در این مقاله به طور جامع بررسی کردیم که فن کویل چیست و چرا از بهترین گزینهها برای سیستمهای گرمایشی و سرمایشی محسوب میشود. فن کویلها با ترکیب راندمان انرژی بالا، انعطافپذیری در نصب و قابلیت کنترل مستقل، راهکاری ایدهآل برای انواع ساختمانها هستند. شناخت انواع فن کویل چیست و کدام نوع برای کاربرد خاص شما مناسب است، میتواند تأثیر زیادی بر میزان رضایت و صرفهجویی در هزینهها داشته باشد. درک اینکه کار فن کویل چیست و چگونه این سیستم عمل میکند، به شما کمک میکند تا از دستگاه خود بهرهبرداری بهینه داشته باشید و در صورت بروز مشکل، سریعتر علت را تشخیص دهید. با توجه به مزایای متعدد فن کویل از جمله صرفهجویی در انرژی، سازگاری با محیط زیست و امکان استفاده چهارفصل، این سیستم انتخابی درست برای آینده است. پیشنهاد میشود قبل از خرید، حتماً با متخصصان مشورت کنید و نیازهای خاص فضای خود را به دقت ارزیابی نمایید تا سرمایهگذاری شما به بهترین نتیجه برسد.
