سیستم‌های برودتی و تهویه مطبوع در صنایع، ساختمان‌های مسکونی و فضاهای تجاری نقش حیاتی در ایجاد شرایط دمایی مطلوب دارند. عملکرد بهینه این سیستم‌ها تنها زمانی ممکن است که اجزای اصلی آنها، به‌ویژه کندانسور و اواپراتور، هماهنگ و درست کار کنند. درک دقیق فرق کندانسور با اواپراتور برای شناخت سیکل تبرید ضروری بوده و به انتخاب صحیح تجهیزات، افزایش راندمان، صرفه‌جویی در انرژی و کاهش هزینه‌های نگهداری و تعمیر کمک می‌کند.
بی‌توجهی به ظرفیت مناسب یا نگهداری نادرست این قطعات می‌تواند باعث افت بازدهی، افزایش مصرف انرژی و فشار بیشتر بر سایر اجزای سیستم شود. این مقاله به بررسی عملکرد، ساختار، انواع و تفاوت‌های کندانسور و اواپراتور می‌پردازد و نشان می‌دهد که انتخاب درست و نگهداری اصولی آنها تا چه اندازه بر کارایی، پایداری و طول عمر سیستم‌های سرمایشی، به‌ویژه چیلرهای صنعتی و تجاری تأثیرگذار است. برای درک کامل این تفاوت‌ها و کاربردهای عملی، تا انتهای مقاله با ما همراه باشید.
کندانسور و اواپراتور چیست؟
کندانسور و اواپراتور دو جزء اصلی در هر سیستم برودتی، به‌ویژه چیلرها، هستند. به دلیل شباهت‌های ظاهری، گاهی این دو قطعه با یکدیگر اشتباه گرفته می‌شوند، اما در واقع هرکدام نقشی متفاوت و اساسی در سیکل تبرید دارند. فرق کندانسور با اواپراتور بیشتر در نوع وظایفی است که انجام می‌دهند؛ تفاوت‌هایی که در ادامه مقاله به‌طور کامل بررسی خواهد شد.
پیش از ورود به جزئیات، خوب است ابتدا بدانیم چیلر چیست؟ چیلر یک دستگاه برودتی است که با گرفتن حرارت از محیط یا مایعات و انتقال آن به بیرون، منجر به کاهش دمای محیط میشود. چیلر، معمولاً از چهار بخش اصلی یعنی کمپرسور، کندانسور، اواپراتور و شیر انبساط تشکیل شده است. هماهنگی صحیح این اجزاء باعث میشود فرآیند سرمایش به شکلی موثر، پایدار و کارآمد ادامه پیدا کند.

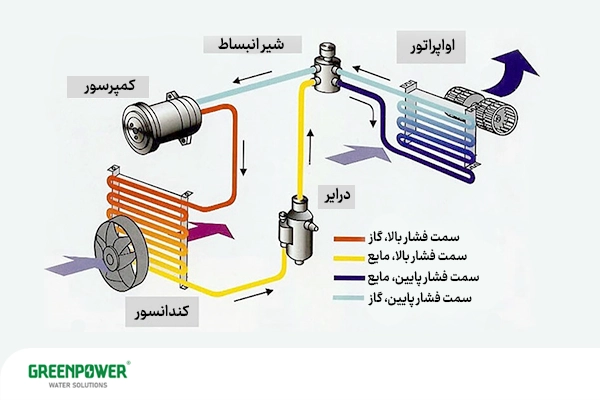

سیکل تبرید و نقش کندانسور و اواپراتور در آن
سیکل تبرید چیست؟ سیکل تبرید در واقع، یکی از مهم‌ترین فرایندها در مهندسی برودت است و براساس اصول ترمودینامیک طراحی شده و هدف آن انتقال گرما از یک محیط سرد به محیطی گرم‌تر است. این چرخه از اجزای اصلی مانند کمپرسور، کندانسور، شیر انبساط و اواپراتور تشکیل میشود که هرکدام از آنها وظیفه‌ای ویژه برعهده دارند. در بین تمان اجزاء، کندانسور و اواپراتور نقش کلیدی‌تری ایفا می‌کنند؛ به این صورت که، کندانسور با دفع گرما، مبرد را از حالت بخار به مایع تبدیل کرده و آماده ورود به بخش بعدی چرخه می‌کند، این درحالی است که، اواپراتور دقیقاً برعکس عمل می‌کند و با جذب گرما از محیط، باعث تبخیر مبرد و در نتیجه خنک شدن محیط میشود.
به زبان ساده بگوییم، کندانسور گرما را به بیرون منتقل می‌کند و اواپراتور گرما را از محیط می‌گیرد. همکاری این دو قطعه است که باعث میشود سیکل تبرید به‌طور پیوسته کار کند و سیستم‌های سرمایشی مانند فریزرها، چیلرها، کولرهای گازی و یخچال‌ها بتوانند دما را کاهش داده و محیطی خنک و پایدار ایجاد کنند.

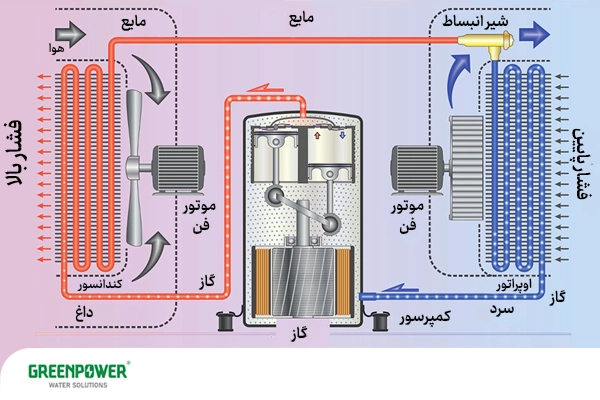

فرق کندانسور با اواپراتور در سیکل تبرید
مقایسه ساختار و طرز کار کندانسور با اواپراتور
کندانسور و اواپراتور هر دو از اجزای کلیدی سیستم‌های برودتی هستند و با وجود شباهت‌های ظاهری، ساختار و عملکرد متفاوتی دارند. این تفاوت‌ها موجب میشود هر کدام نقش خاصی در سیکل تبرید ایفا کنند. درک کلی این شباهت و تفاوت‌ها به بهینه‌سازی عملکرد سیستم و تسهیل نگهداری کمک می‌کند.
در بخش‌های بعدی، ابتدا ساختار و ویژگی‌های فنی کندانسور و اواپراتور بررسی میشود. سپس، تفاوت‌های کلیدی عملکرد این دو قطعه با جزئیات فنی ارائه خواهد شد.
ساختار کندانسور
کندانسورها معمولاً از لوله‌ها و کویل‌هایی تشکیل شده‌اند که با پره‌های فلزی نازک پوشیده شده تا سطح انتقال حرارت افزایش یابد. مس و آلومینیوم مواد رایجی که در ساخت این لوله‌ها استفاده میشود، برای اینکه بتوانند هدایت حرارتی بالایی داشته باشند. همچنین، طراحی بهینه پره‌ها و مسیر جریان مبرد در کندانسور نقش مهمی در افزایش راندمان حرارتی دارد.
کندانسورها می‌توانند از نوع هواخنک، آب‌خنک یا تبخیری باشند و اغلب آنها شامل فن‌ها و قطعات متحرکی برای دفع مؤثر گرما به محیط هستند. انتخاب نوع کندانسور باید با توجه به شرایط محیطی و میزان گرمای قابل دفع سیستم انجام شود تا عملکرد پایدار و مطمئن دستگاه تضمین گردد.
ساختار اواپراتور
اواپراتورها نیز همچون کندانسور از لوله‌ها و کویل‌هایی ساخته شده‌اند که معمولاً از جنس مس با پره‌های فلزی است تا بتواند تبادل حرارت با محیط داخلی را به حداکثر برساند. برخلاف کندانسور، اواپراتورها اغلب فاقد قطعات متحرک هستند و در داخل محیط نصب می‌شوند (مثل یونیت داخلی اسپلیت‌ها یا کویل‌های چیلر).
طراحی بهینه سطح تماس و چینش کویل‌ها در اواپراتور تأثیر مستقیمی بر سرعت و یکنواختی خنک‌سازی محیط داشته و باعث افزایش کارایی سیستم می‌گردد.
فرق کندانسور با اواپراتور در ساختار و عملکرد
تفاوت کندانسور و اواپراتور در نحوه عملکرد
در این بخش، برای درک بهتر فرق کندانسور با اواپراتور، به بررسی نحوه عملکرد هرکدام می‌پردازیم. وظیفه اصلی کندانسور، دفع گرما و تبدیل بخار مبرد فوق گرم به مایع متراکم بوده و در طول این فرایند، فشار و دمای مبرد بالا است و انرژی گرمایی از مبرد به محیط منتقل میشود. در مقابل، عملکرد اصلی اواپراتورها، جذب گرما از محیط و به دنبال آن تبخیر مبرد مایع است. فشار و دمای مبرد در این بخش پایین بوده و گرمای محیط به مبرد منتقل میشود، برای اینکه محیط اطراف را خنک کند.
جزئیات عملکرد و تفاوت‌های کلیدی بین کندانسور و اواپراتور را می‌توانید در جدول زیر مشاهده کنید.
| ویژگی | کندانسور | اواپراتور |
| عملکرد اصلی | دفع گرما و تبدیل بخار به مایع | جذب گرما و تبدیل مایع به بخار |
| محل نصب | معمولاً در فضای باز | معمولاً در داخل محیط |
| نحوه خنک‌سازی | فن یا جریان آب | جریان هوای دمیده شده توسط فن |
| تغییر حالت مبرد | گاز به مایع | مایع به گاز |
| نقش در چرخه تبرید | افزایش فشار و دما، آماده‌سازی مبرد برای اواپراتور | کاهش دما و جذب گرمای محیط، تبخیر مبرد |
انواع کندانسور و انواع اواپراتور
کندانسورها و اواپراتور برای کاربردهای مختلف و شرایط محیطی متفاوت طراحی شده‌اند. تقسیم‌بندی آنها براساس روش انتقال حرارت، نوع سیال واسطه و محل نصب انجام میشود تا سیستم تبرید در هر شرایط، با بیشترین کارایی و کمترین مصرف انرژی عمل کند. در بخش‌های بعدی، به بررسی انواع رایج هر یک و ویژگی‌های کلیدی آنها می‌پردازیم تا تفاوت‌ها و کاربردهای هر نوع روشن شود.
انواع کندانسورها
کندانسورها با توجه به روش دفع حرارت و محیط کارکرد، شکل‌ها و طراحی‌های متفاوتی دارند که هر یک برای شرایط و کاربرد خاصی مناسب است. پرکاربردترین انواع آنها شامل موارد زیر است:

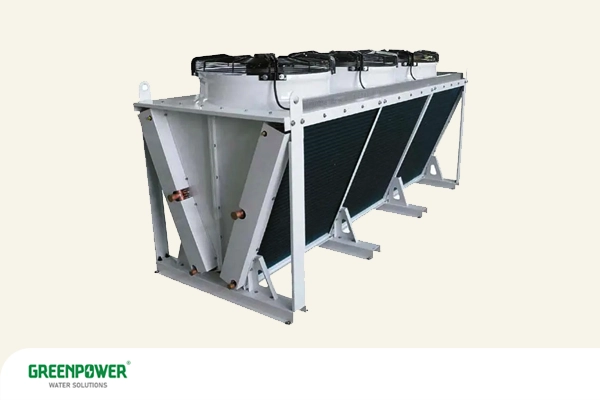

- هواخنک (Air-Cooled): گرما توسط جریان هوا از مبرد دفع میشود. این نوع بیشتر مناسب مناطقی است که دسترسی به آب محدود است. نصب آسان و روش نگهداری ساده‌ای دارد. اما مصرف انرژی فن‌ها نسبت به آب‌خنک بیشتر است.

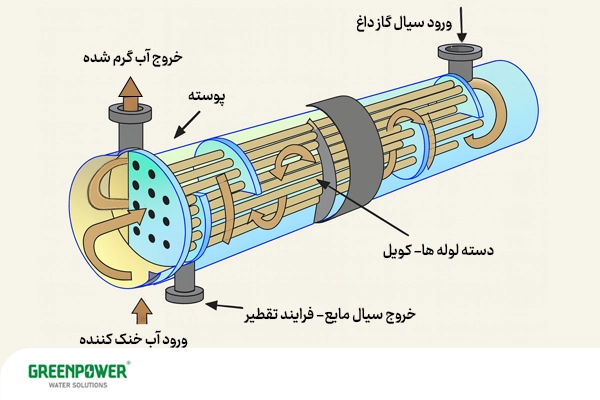

- آب‌خنک (Water-Cooled): در این مدل که برای سیستم‌های بزرگ و صنعتی مناسب است، گرما توسط آب منتقل میشود و راندمان تبادل حرارت بالایی دارد. معمولاً با برج خنک‌کن ترکیب میشود. سرمایش یکنواخت و مصرف انرژی کمتر از مزایای آن است.

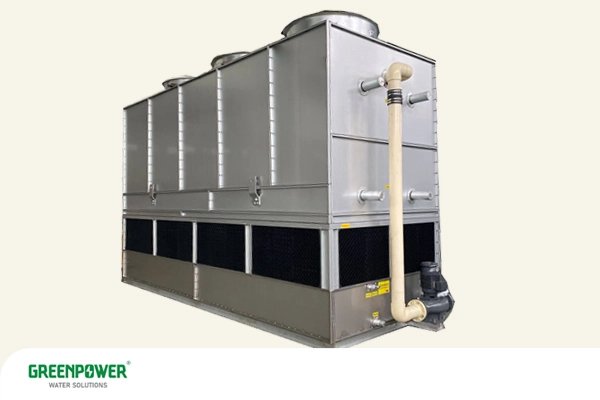

- تبخیری (Evaporative): از ترکیب هوا و آب برای دفع گرما استفاده می‌کند و مصرف آب کمتری نسبت به نوع آب‌خنک دارد. راندمان بالاتر و مناسب بودن برای مناطق با محدودیت آب از ویژگی‌های مهم این مدل است.
- پوسته و لوله (Shell & Tube): ظرفیت بالا و طراحی صنعتی داشته و اغلب در چیلرهای بزرگ و نیروگاهی استفاده میشود. تعمیر و نگهداری آن آسان است.
- صفحه‌ای (Plate Heat Exchanger): این مدل بیشتر مناسب ظرفیت‌های متوسط و فضاهای محدود است. از مزیت‌های آن می‌توان به داشتن راندمان بالا و تعمیر و تمیزکاری آسان اشاره کرد.
انواع اواپراتورها
اواپراتورها نیز براساس نحوه جذب حرارت و نوع مبرد، به دسته‌های مختلفی تقسیم می‌شوند، که هرکدام برای شرایط و نیاز سرمایشی خاصی مناسب هستند. مهم‌ترین انواع آنها عبارت‌اند از:
- هوایی (Air-Cooled): حرارت محیط توسط هوا جذب میشود. معمولاً در یخچال‌ها و سردخانه‌ها کاربرد داشته، نصب ساده و هزینه پایین دارد، اما ظرفیت سرمایش آن محدود است.
- آبی (Water-Cooled): برای چیلرهای بزرگ و صنعتی مناسب بوده و راندمان تبادل حرارت بالایی دارد. این مدل، نیازمند به شبکه آب خنک و نگهداری منظم و دوره‌ای است.
- انبساط مستقیم (DX): این نوع معمولاً در اسپلیت‌ها کاربرد دارد و در آن مبرد مستقیماً در کویل تبخیر میشود. نصب آسان و ظرفیت پایین از مزایای آن است.
- غرقابی (Flooded): در این مدل اواپراتور، کویل کاملاً در مبرد غوطه‌ور است و خنک‌کنندگی بسیار بالایی دارد. مناسب برای سیستم‌های بزرگ صنعتی و نیازمند کنترل دقیق سطح مبرد است.
- صفحه‌ای (Plate Type): مدل صفحه‌ای به دلیل راندمان بالا و فضای کم، براب محیط‌های محدود مناسب است. تعمیر و نگهداری آسان نیز، از مزایای مهم این نوع اواپراتور است.
تفاوت کندانسور و اواپراتور در سیکل های تبرید و کاربرد آنها
در سیستم‌های تبرید، کندانسور و اواپراتور نه تنها اجزای اصلی هستند، بلکه نقش و کاربرد متفاوتی در چرخه سرمایش دارند. اگر بخواهیم به‌طور خلاصه به فرق کندانسور با اواپراتور اشاره کنیم، کندانسورها عمدتاً به عنوان واحد دفع‌کننده حرارت عمل می‌کنند و گرمای مبرد را به محیط اطراف منتقل می‌کنند، درحالی‌که اواپراتورها نقطه جذب حرارت محسوب می‌شوند و با دریافت گرمای محیط، مبرد را تبخیر می‌کنند. این تفاوت عملکرد، کاربردهای هرکدام را نیز مشخص می‌سازد، به این صورت که، کندانسورها معمولاً در محیط‌های باز یا مناطق صنعتی برای دفع حرارت به بیرون، به کار می‌روند، اما اواپراتورها اغلب در فضاهای داخلی یا سیستم‌های بسته برای ایجاد سرمایش و کاهش دمای محیط نصب می‌شوند.
در یک نگاه، کندانسورها و اواپراتورها در چرخه تبرید مکمل یکدیگرند؛ یکی با آزادسازی گرما و دیگری با جذب آن، اما هرکدام از این اجزاء کلیدی در جایگاه مشخصی از سیکل قرار دارند و کارکرد صحیح سیستم نیز، بدون هماهنگی دقیق آنها اصلا امکان‌پذیر نیست.
شباهت‌های کندانسور و اواپراتور
شباهت‌های کندانسور و اواپراتور در سیکل تبرید قابل توجه است. هر دوی آنها مبدل حرارتی محسوب می‌شوند که از کویل‌ها و لوله‌های فلزی، معمولاً از جنس مس یا آلومینیوم ساخته شده‌اند و اغلب با پره‌هایی برای افزایش سطح انتقال حرارت پوشانده می‌شوند. هدف اصلی هر دو قطعه، انتقال گرما بین مبرد و محیط بوده و بدون عملکرد صحیح هرکدام از آنها، هیچ سیستم سرمایشی نمی‌تواند راندمان مطلوب و خوبی داشته باشد.
با این حال، درک فرق بین کندانسور و اواپراتور اهمیت زیادی دارد؛ به این دلیل که، اگرچه از نظر ساختار با هم شباهت‌هایی دارند، اما وظایف آنها در سیکل تبرید کاملاً با هم متفاوت است.
تفاوت کندانسور و اواپراتور از نظر انرژی و نگهداری
فرق کندانسور با اواپراتور از نظر انرژی و نگهداری بسیار روشن است. اواپراتور به دلیل جذب حرارت از محیط و ایجاد سرمایش، نیازمند مصرف انرژی بیشتری است تا بتواند دمای محیط را کاهش دهد. در مقابل، کندانسور انرژی کمتری مصرف می‌کند، زیرا وظیفه اصلی آن دفع گرما و انتقال آن به محیط اطراف است.
از نظر نگهداری نیز، اواپراتورها به دلیل کارکردشان در محیط‌های داخلی و مرطوب، بیشتر مستعد تجمع گرد و غبار، یخ‌زدگی و کپک هستند. در نتیجه، کویل‌ها و لوله‌ها باید به‌طور منظم تمیز شوند تا راندمان سرمایش آنها حفظ شود.

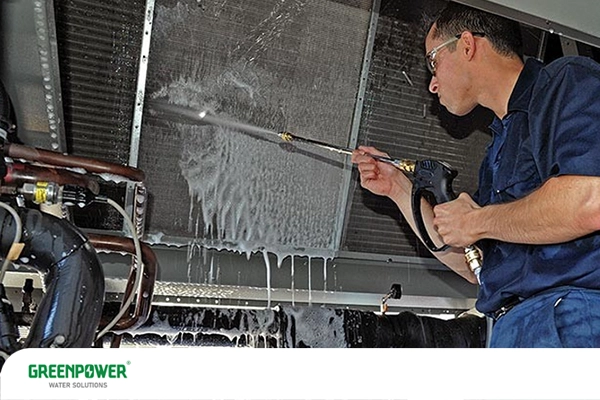

در مقابل، کندانسورها با توجه به اینکه در فضای بیرونی نصب می‌شوند، بیشتر در معرض آلودگی‌های محیطی و گرفتگی پره‌ها قرار دارند. نگهداری کندانسورها اغلب شامل بررسی فن‌ها و اطمینان از جریان مناسب هوا یا آب و پاکسازی پره‌ها است.
فرق کندانسور با اواپراتور
اهمیت انتخاب درست کندانسور و اواپراتور در کارایی چیلر
انتخاب صحیح کندانسور و اواپراتور نقش بسیار حیاتی و مهم در عملکرد وکارایی چیلر دارد، چراکه این دو جزء کلیدی، مستقیماً بر انتقال حرارت و راندمان سیستم تبرید تأثیرگذار هستند. کندانسور با دفع گرمای مبرد به محیط، تعیین‌کننده فشار و دمای مایع ورودی به اواپراتور است و عملکرد ناکارآمد می‌تواند منجر به افزایش مصرف انرژی، کاهش بازدهی و فشار بیشتر بر کمپرسور شود.
از طرف دیگر، اواپراتور مسئول جذب گرمای محیط و ایجاد سرمایش است و طراحی نامناسب یا ظرفیت پایین آن منجر به یکنواختی ضعیف دما در فضا و خنک‌سازی ناکافی میشود.
شناخت دقیق فرق کندانسور با اواپراتور و درک نقش هر کدام در چرخه تبرید، پایه‌ای برای انتخاب مواد با کیفیت، انتخاب نوع مناسب (هوایی، آبی، تبخیری یا صفحه‌ای و شل اند تیوب) و تطابق آنها با شرایط محیطی و نوع مبرد است. انتخاب هوشمندانه این اجزا، تضمین‌کننده صرفه‌جویی در مصرف انرژی، عملکرد بهینه و افزایش طول عمر چیلرهای صنعتی و تجاری خواهد بود.
جمع‌بندی
بررسی اجزای اصلی سیکل تبرید نشان می‌دهد که کندانسور و اواپراتور با اینکه شبیه هم هستند، نقش‌های متفاوتی دارند. به طور طبیعی، فرق کندانسور با اواپراتور این است که کندانسور گرما را دفع کرده و مبرد را به مایع تبدیل می‌کند، درحالی‌که اواپراتور گرمای محیط را جذب کرده و مبرد را به بخار تبدیل می‌کند.
همین تفاوت باعث میشود انتخاب درست و نگهداری صحیح آنها مستقیماً روی عمر دستگاه، هزینه‌ها و راندمان انرژی تأثیر بگذارد. اگر ظرفیت، نوع یا نصب آنها مناسب نباشد، عملکرد کل سیستم کاهش یافته و هزینه تعمیرات افزایش می‌یابد. طراحی مناسب و هماهنگی اجزای سیستم با شرایط کاری هم بسیار مهم است. انتخاب کندانسور و اواپراتوری که ظرفیت آنها با نیاز محیط همخوانی داشته باشد، مصرف انرژی را کم می‌کند، فشار روی کمپرسور را کاهش می‌دهد و عمر سیستم را طولانی‌تر می‌کند. نصب صحیح و نگهداری دوره‌ای، مثل تمیز کردن و بررسی نشتی مبرد، ریسک خرابی ناگهانی و هزینه‌های اضافی را کم می‌کند.
رعایت این نکات کمک می‌کند تا سیستم تبریدی مطمئن، پایدار و کم‌هزینه داشته باشید.
