در حوزه تأسیسات سرمایشی و تهویه مطبوع، انتخاب چیلر با ظرفیت درست اهمیت زیادی دارد. مهندسان و مدیران پروژه هنگام طراحی سیستم‌ها، به طور معمول با دو مفهوم مهم روبه‌رو می‌شوند: ظرفیت اسمی چیلر و ظرفیت واقعی. تفاوتی که میان ظرفیت نامی و واقعی چیلر وجود دارد، اگر به‌درستی در طراحی لحاظ نشود، موجب کاهش راندمان، افزایش هزینه انرژی و استهلاک زودرس تجهیزات خواهد شد. به همین دلیل آشنایی با محاسبه ظرفیت واقعی چیلر و شناخت دقیق تفاوت ظرفیت اسمی و واقعی چیلر برای مهندسان و تصمیم‌گیران الزامی است. اگر می‌خواهید تصمیمی درست و حساب‌شده بگیرید، ادامه مطلب را از دست ندهید.

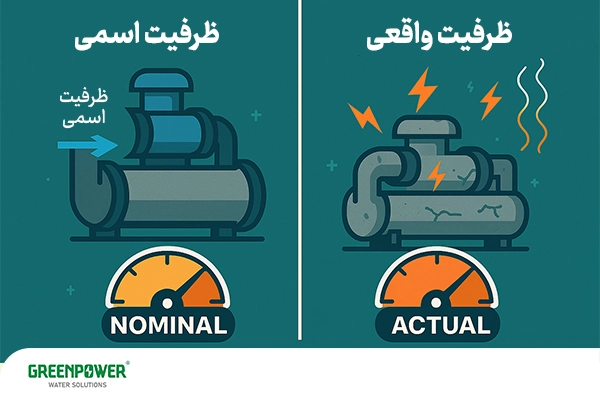

ظرفیت اسمی (نامی) و واقعی چیلر چیست
در مهندسی تأسیسات سرمایشی، واژه ظرفیت اسمی چیلر به توان سرمایشی دستگاه در شرایط آزمایشگاهی استاندارد اشاره دارد. این عدد به طور معمول بر حسب تن تبرید یا کیلووات بیان می‌شود و معیار اولیه برای معرفی محصول توسط تولیدکننده است. شرایط استاندارد شامل دمای آب ورودی و خروجی مشخص، دمای معین هوای محیط و فشار استاندارد کاری است. تولیدکنندگان برای مقایسه‌پذیری دستگاه‌ها، این ظرفیت را در کاتالوگ درج می‌کنند تا خریدار بتواند انتخاب اولیه را انجام دهد.
با این حال، در پروژه‌های واقعی، شرایط بهره‌برداری به طور کامل با استاندارد کارخانه‌ای تطابق ندارد. عواملی نظیر تغییرات دمای محیط، رطوبت نسبی بالا، بار حرارتی متغیر ساختمان، کیفیت و دمای آب کندانسور یا برج خنک‌کننده، همگی بر عملکرد واقعی دستگاه اثر می‌گذارند. در چنین وضعیتی، ظرفیت واقعی چیلر عددی متفاوت از ظرفیت اسمی خواهد بود. به بیان ساده، ظرفیت واقعی همان توان سرمایشی است که دستگاه در شرایط واقعی پروژه ارائه می‌دهد و کمتر از ظرفیت نامی است. این مسئله در انواع سیستم‌ها از جمله در پاسخ به این پرسش که چیلر جذبی چیست نیز اهمیت دارد، زیرا ظرفیت واقعی همواره تحت‌تأثیر شرایط بهره‌برداری قرار می‌گیرد.
شناخت تفاوت ظرفیت اسمی و واقعی چیلر به مهندسان کمک می‌کند از بروز خطا در طراحی سیستم جلوگیری کنند. اگر تنها به ظرفیت نامی تکیه شود، امکان کمبود توان سرمایشی یا مصرف بالاتر انرژی وجود دارد. به همین دلیل، در طراحی‌های دقیق، همواره محاسبه ظرفیت واقعی چیلر بر اساس شرایط عملیاتی پروژه انجام می‌گیرد. این رویکرد نه‌تنها بهره‌وری انرژی را افزایش می‌دهد، بلکه از استهلاک زودرس تجهیزات و هزینه‌های نگهداری اضافی نیز جلوگیری خواهد کرد. نکته مهم این است که چنین محاسباتی باید برای تمامی سیستم‌ها از جمله انواع چیلر جذبی نیز انجام شود تا ظرفیت واقعی با شرایط واقعی پروژه همخوانی کامل داشته باشد.
چه فاکتورهایی در تعیین ظرفیت واقعی چیلر مهم هستند؟
ظرفیت واقعی چیلر به طور مستقیم تحت‌تأثیر شرایط عملیاتی پروژه قرار می‌گیرد و همیشه برابر با ظرفیت اسمی درج‌شده در کاتالوگ نیست. شناخت این فاکتورها برای طراحی سیستم سرمایشی بهینه ضروری است. مهم‌ترین عوامل تعیین‌کننده عبارت‌اند از:
۱. شرایط آب‌وهوایی محیط
دمای خشک و مرطوب محیط از مهم‌ترین مؤلفه‌ها در تعیین ظرفیت واقعی چیلر محسوب می‌شود. در مناطق گرم و مرطوب، اختلاف دمای ورودی و خروجی کاهش پیدا کرده و در نتیجه توان سرمایشی دستگاه افت می‌کند؛ بنابراین شرایط اقلیمی محل نصب باید در محاسبات لحاظ شود.
۲. کیفیت و دمای آب کندانسور
آب ورودی به کندانسور یا برج خنک‌کننده نقش کلیدی در انتقال حرارت دارد. افزایش دمای آب ورودی یا وجود رسوب و سختی بالا باعث کاهش راندمان و افت محسوس ظرفیت واقعی خواهد شد. استفاده از سیستم‌های تصفیه و پایش مداوم کیفیت آب در این زمینه ضروری است.

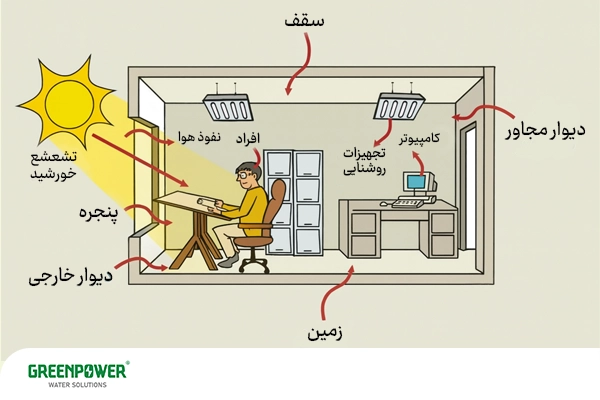

۳. بار حرارتی ساختمان یا فرایند
میزان بار حرارتی که چیلر باید پاسخ دهد، همواره ثابت نیست. تغییر کاربری ساختمان، افزایش تعداد تجهیزات گرمازا یا تغییر ساعات بهره‌برداری می‌تواند بر عملکرد واقعی دستگاه اثر بگذارد. تطابق ظرفیت چیلر با بار واقعی، مانع از اتلاف انرژی و استهلاک زودرس تجهیزات می‌شود.
۴. شرایط بهره‌برداری و نگهداری
عملکرد واقعی چیلر به کیفیت بهره‌برداری و برنامه‌های سرویس دوره‌ای نیز وابسته است. تنظیم نادرست کنترلرها، گرفتگی فیلترها، یا عدم اجرای به‌موقع عملیات سرویس، موجب کاهش راندمان خواهد شد؛ بنابراین مدیریت نگهداری پیشگیرانه تأثیر مستقیم بر ظرفیت واقعی دارد.
۵. تکنولوژی و طراحی دستگاه
نوع کمپرسور، مبدل حرارتی، سیستم کنترل و تکنولوژی ساخت دستگاه از دیگر عوامل مهم محسوب می‌شوند. چیلرهای مجهز به کنترل اینورتر یا مبدل‌های حرارتی با راندمان بالا، در شرایط متغیر پروژه عملکرد نزدیک‌تری به ظرفیت اسمی خواهند داشت.
نحوه محاسبه ظرفیت واقعی چیلر
محاسبه ظرفیت واقعی چیلر یکی از مراحل مهم در طراحی و انتخاب سیستم‌های سرمایشی به شمار می‌آید. تکیه صرف بر ظرفیت اسمی، بدون توجه به شرایط عملیاتی پروژه، می‌تواند منجر به خطاهای جدی در عملکرد سیستم شود. برای دستیابی به برآورد دقیق، چند روش و پارامتر کلیدی باید در نظر گرفته شود.
۱. معادله اصلی محاسبه ظرفیت سرمایشی
ظرفیت واقعی چیلر با استفاده از معادله زیر محاسبه می‌شود:
Q = m × Cp × ΔT
Q: ظرفیت سرمایشی واقعی (کیلووات یا تن تبرید)
M: دبی جرمی آب در گردش (کیلوگرم بر ثانیه)
Cp: گرمای ویژه آب (کیلوژول بر کیلوگرم درجه سانتی‌گراد)
ΔT: اختلاف دمای آب ورودی و خروجی اواپراتور (درجه سانتی‌گراد)
این فرمول پایه، امکان محاسبه مستقیم ظرفیت دستگاه بر اساس شرایط واقعی پروژه را فراهم می‌سازد.
۲. تصحیح ظرفیت بر اساس شرایط اقلیمی
دمای هوای محیط و رطوبت نسبی، ظرفیت واقعی چیلر را تحت‌تأثیر قرار می‌دهد. برای مثال، افزایش دمای کندانسور در شرایط آب‌وهوای گرم موجب کاهش ظرفیت می‌شود؛ بنابراین، باید از جداول تصحیح عملکرد ارائه‌شده توسط تولیدکننده استفاده کرد تا ظرفیت محاسبه‌شده با شرایط واقعی همخوانی داشته باشد.
۳. لحاظ‌کردن ضریب کارایی تجهیزات
بازدهی کمپرسور، راندمان مبدل‌های حرارتی و کارایی برج خنک‌کننده بر ظرفیت نهایی اثر مستقیم دارند. محاسبات دقیق نیازمند درنظرگرفتن ضرایب عملکرد (COP) و ضریب بار جزئی (IPLV) است. این شاخص‌ها نشان می‌دهند دستگاه در بارهای مختلف چه مقدار توان واقعی ارائه می‌دهد.
۴. اندازه‌گیری میدانی
در پروژه‌های موجود، می‌توان با نصب تجهیزات اندازه‌گیری جریان آب و سنسورهای دما، اختلاف دمای واقعی را محاسبه و ظرفیت عملیاتی چیلر را به دست آورد. این روش برای ارزیابی عملکرد و بهینه‌سازی سیستم در دوره بهره‌برداری اهمیت ویژه‌ای دارد.
نحوه محاسبه اسمی چیلر
ظرفیت اسمی یا نامی چیلر معیاری است که سازندگان برای معرفی توان سرمایشی دستگاه در شرایط استاندارد ارائه می‌کنند. این ظرفیت بر حسب تن تبرید یا کیلووات بیان می‌شود و به خریدار امکان مقایسه اولیه میان مدل‌های مختلف را می‌دهد. روش محاسبه ظرفیت اسمی چیلر مبتنی بر شرایط مرجع تعریف‌شده در استانداردهای بین‌المللی مانند AHRI و ARI است.
۱. شرایط مرجع استاندارد
برای تعیین ظرفیت اسمی، تولیدکننده دستگاه را در شرایط آزمایشگاهی کنترل‌شده تست می‌کند. به طور معمول، دمای آب ورودی به اواپراتور 12.0 درجه سانتی‌گراد، دمای خروجی آب 7.0 درجه سانتی‌گراد و دمای کندانسینگ برابر 35.0 درجه سانتی‌گراد در نظر گرفته می‌شود. این مقادیر، شرایطی پایدار و یکنواخت ایجاد می‌کنند که امکان مقایسه عملکرد دستگاه‌ها را فراهم می‌سازد.
۲. محاسبه ظرفیت اسمی بر اساس تبادل حرارت
فرمول محاسبه ظرفیت اسمی مشابه ظرفیت واقعی است و طبق معادله Q = m × Cp × ΔT انجام می‌شود. تفاوت اصلی در این است که ΔT و سایر پارامترها در شرایط استاندارد ثابت فرض می‌شوند. به همین دلیل ظرفیت به‌دست‌آمده تنها بیانگر توان دستگاه در محیط آزمایشگاهی است، نه در شرایط واقعی پروژه.
۳. اهمیت ظرفیت اسمی برای طراحی اولیه
ظرفیت اسمی چیلر، اولین شاخص برای انتخاب دستگاه متناسب با بار حرارتی پروژه محسوب می‌شود. مهندسان با استفاده از این عدد می‌توانند مقایسه اولیه بین مدل‌ها و برندهای مختلف انجام دهند. بااین‌حال، برای اطمینان از انتخاب صحیح، لازم است ظرفیت اسمی با شرایط واقعی پروژه تطبیق داده شده و ظرفیت واقعی نیز محاسبه گردد.
۴. محدودیت‌های ظرفیت اسمی
گرچه ظرفیت اسمی معیار پایه‌ای برای معرفی دستگاه است، اما نمی‌تواند به‌تنهایی بیانگر عملکرد نهایی باشد. عدم توجه به عوامل محیطی مانند دمای محیط یا کیفیت آب می‌تواند منجر به اختلاف قابل‌توجهی میان ظرفیت اسمی و واقعی شود. به همین دلیل، استفاده از ظرفیت اسمی تنها برای مقایسه اولیه توصیه می‌شود.
سؤالات متداول
۱. ظرفیت اسمی چیلر چیست؟
ظرفیتی است که سازنده در شرایط استاندارد آزمایشگاهی معرفی می‌کند و معیار اولیه مقایسه دستگاه‌ها است.
۲. ظرفیت واقعی چیلر به چه معنا است؟
ظرفیتی است که دستگاه در شرایط واقعی پروژه و باتوجه‌به اقلیم و بهره‌برداری ارائه می‌دهد.
۳. چرا ظرفیت اسمی و واقعی چیلر متفاوت‌اند؟
به دلیل عوامل محیطی مانند دمای هوا، کیفیت آب و شرایط بار حرارتی ساختمان.
4. ظرفیت اسمی چگونه محاسبه می‌شود؟
در آزمایشگاه و بر اساس استانداردهایی مثل AHRI، با دماهای ورودی و خروجی ثابت و شرایط پایدار.
5. مهم‌ترین فاکتورهای مؤثر بر ظرفیت واقعی کدام‌اند؟
دمای محیط، کیفیت آب، بار حرارتی، نحوه نگهداری و نوع تکنولوژی دستگاه.
6. اگر فقط به ظرفیت اسمی اعتماد کنیم چه اتفاقی می‌افتد؟
ممکن است چیلر توان کافی برای سرمایش نداشته باشد یا مصرف انرژی بالاتر از انتظار شود.
7. کدام ظرفیت برای انتخاب چیلر اهمیت بیشتری دارد؟
ظرفیت واقعی؛ زیرا عملکرد واقعی دستگاه در پروژه را نشان می‌دهد.
8. نرم‌افزارهای محاسبه ظرفیت واقعی کدام‌اند؟
نرم‌افزارهایی مانند HAP،Carrier E20 و EnergyPlus برای شبیه‌سازی شرایط واقعی استفاده می‌شوند.
9. تفاوت ظرفیت نامی و واقعی چه تأثیری بر هزینه‌ها دارد؟
اختلاف این دو می‌تواند باعث افزایش مصرف انرژی، استهلاک تجهیزات و هزینه‌های نگهداری شود.
سخن آخر
شناخت دقیق ظرفیت اسمی و واقعی چیلر برای هر پروژه سرمایشی امری مهم است. ظرفیت اسمی معیاری آزمایشگاهی و استاندارد برای معرفی دستگاه محسوب می‌شود، اما آنچه در عمل اهمیت دارد، ظرفیت واقعی است که تحت‌تأثیر شرایط اقلیمی، کیفیت آب، بار حرارتی و نحوه بهره‌برداری تعیین می‌شود. محاسبه صحیح ظرفیت واقعی با استفاده از فرمول‌های حرارتی، ضرایب تصحیح و نرم‌افزارهای شبیه‌سازی، به مهندسان و مدیران پروژه کمک می‌کند انتخابی دقیق‌تر داشته باشند و از اتلاف انرژی و هزینه‌های اضافی جلوگیری کنند.
تفاوت ظرفیت اسمی و واقعی چیلر اگر به‌درستی شناسایی و مدیریت شود، منجر به افزایش بهره‌وری سیستم، کاهش هزینه‌های عملیاتی و افزایش طول عمر تجهیزات خواهد شد. این موضوع در سیستم‌های خاص مانند چیلرهای جذبی با محلول لیتیوم بروماید نیز اهمیت ویژه‌ای دارد، زیرا کوچک‌ترین خطا در محاسبه ظرفیت می‌تواند راندمان کلی فرایند را تحت‌تأثیر قرار دهد. انتخاب آگاهانه، نتیجه بررسی دقیق این ظرفیت‌ها است. اگر در انتخاب یا محاسبه ظرفیت واقعی چیلر برای پروژه خود سؤالی دارید، همین حالا با ما در میان بگذارید. تیم ما آماده است تا به‌صورت تخصصی راهنمایی‌تان کند.
