برج‌های خنک کننده یا همان کولینگ تاورها، نقش حیاتی در بسیاری از فرآیندهای صنعتی و سیستم‌های تهویه مطبوع ایفا می‌کنند. این دستگاه‌ها با دفع حرارت اضافی از آب در گردش، به خنک‌کاری تجهیزات و حفظ عملکرد بهینه آن‌ها کمک می‌کنند. برای درک بهتر نحوه کارکرد این سیستم‌های پیچیده، لازم است با اجزای برج خنک کننده آشنا شویم. هر یک از اجزای تشکیل دهنده برج خنک کننده وظیفه مشخصی دارد که در نهایت به عملکرد صحیح و کارآمد کل مجموعه منجر می‌شود. در این مقاله به بررسی دقیق هر یک از اجزای اصلی برج خنک کننده می‌پردازیم تا تصویری کامل از عملکرد این دستگاه‌ها ارائه دهیم.

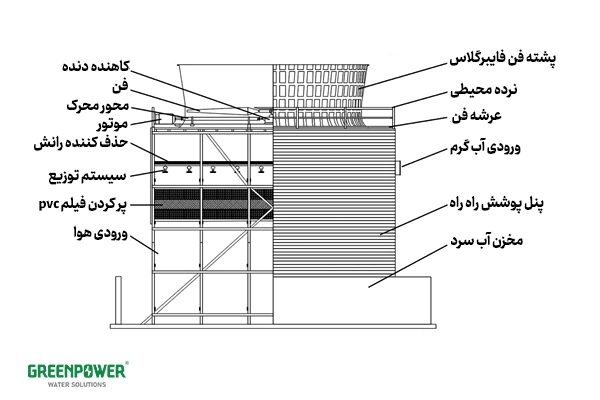

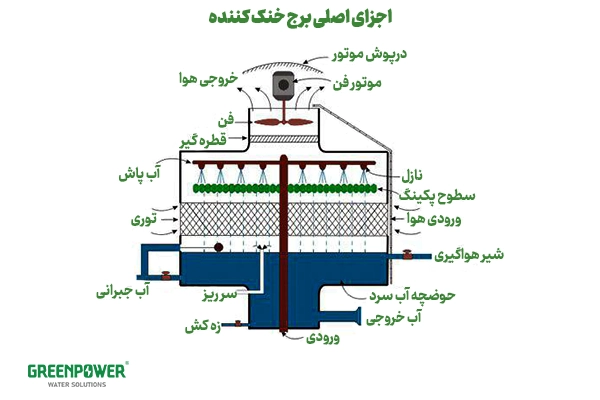

اجزای برج خنک کننده یا کولینگ تاور

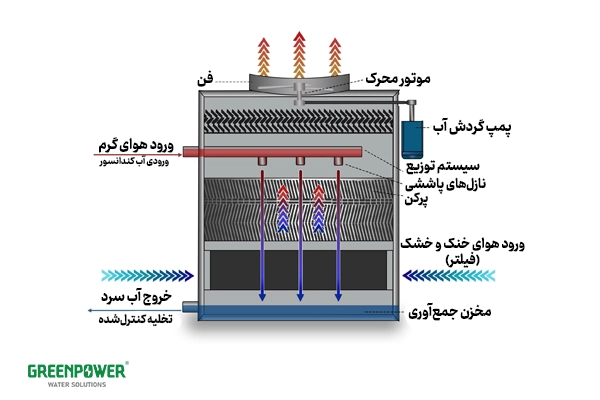

برج خنک کننده چیست؟ در واقع یک سیستم پیچیده و هماهنگ از تمامی این اجزا برج خنک کن است که در کنار هم کار می‌کنند تا فرآیند خنک‌کاری را به بهترین شکل ممکن انجام دهند. (برای آشنایی بیشتر با انواع برج خنک کننده چیست؟ می‌توانید به مقاله مرتبط مراجعه کنید.)
در هر سامانه صنعتی یا تهویه‌ای، اجزای برج خنک کننده نقش محوری در حفظ دمای مناسب و افزایش کارایی سیستم دارند. آشنایی با اجزای اصلی برج خنک کننده به مهندسان و بهره‌برداران کمک می‌کند تا نگهداری، تعمیرات و انتخاب بهینه را به‌درستی انجام دهند. در این مقاله جامع، به بررسی اجزای برج های خنک کننده و کارکرد هر یک می‌پردازیم و مفصل توضیح می‌دهیم که هر جزء چگونه با دیگر بخش‌ها تعامل دارد.
فن کولینگ تاور: القایی یا اجباری، کنترل جریان هوا
یکی از حیاتی‌ترین اجزای برج خنک کننده، فن آن است که مسئول ایجاد جریان هوا و تسهیل فرآیند تبادل حرارت است. نوع فن در برج های خنک کننده به دو دسته اصلی القایی(Induced Draft) و اجباری (Forced Draft) تقسیم می‌شود.
در فن‌های القایی، فن در بالای برج قرار گرفته و هوا را از پایین به سمت بالا می‌کشد. این نوع فن‌ها معمولاً کارایی بالاتری دارند و توزیع هوای یکنواخت‌تری را فراهم می‌کنند. از طرف دیگر، در فن‌های اجباری، فن در پایین برج نصب شده و هوا را به داخل برج می‌دمد.
هر دوی این سیستم‌ها، وظیفه کنترل جریان هوا را بر عهده دارند که یکی از مهمترین فاکتورها در راندمان خنک‌کاری است. برج خنک کننده اجزای متعددی دارد، اما بدون فن، فرآیند اصلی خنک‌سازی که همان تماس آب و هواست، به درستی انجام نمی‌شود. بنابراین، انتخاب و نگهداری صحیح فن، یکی از کلیدی‌ترین بخش‌ها در عملکرد برج است. سیستم فن شامل پروانه‌هایی است که با چرخش خود، هوا را به حرکت در می‌آورند تا آب گرم در معرض هوای خنک قرار گیرد.
الکتروموتور برج خنک کننده: تأمین‌کننده انرژی
الکتروموتور، نیروی محرکه فن و در برخی موارد پمپ برج خنک کننده است. این قطعه، انرژی الکتریکی را به انرژی مکانیکی تبدیل کرده و باعث چرخش فن می‌شود. انتخاب یک الکتروموتور مناسب از نظر توان، ولتاژ و کلاس حفاظتی (IP) برای محیط مرطوب و خورنده داخل برج بسیار مهم است. اجزای تشکیل دهنده برج خنک کن شامل قطعات الکتریکی نیز می‌شود که الکتروموتور از مهمترین آن‌هاست. موتور باید به گونه‌ای طراحی شده باشد که در برابر رطوبت و تغییرات دمایی مقاومت کند. نگهداری و بازرسی منظم الکتروموتور برای جلوگیری از خرابی‌های ناگهانی و اطمینان از عملکرد مداوم سیستم حیاتی است. معمولاً در برج‌های خنک کننده صنعتی بزرگ، از الکتروموتورهای با توان بالا استفاده می‌شود که با گیربکس یا تسمه به فن متصل می‌شوند.
نازل برج خنک کننده : پخش یکنواخت آب روی پکینگ
نازل‌ها از جمله مهمترین اجزای برج خنک کن هستند که وظیفه دارند آب گرم ورودی را به صورت یکنواخت و با فشار مناسب روی پکینگ‌ها اسپری کنند. نازل برج خنک کننده با پخش آب به قطرات ریز، سطح تماس آب با هوا را به شدت افزایش می‌دهد که این امر سرعت تبخیر و در نتیجه فرآیند خنک‌سازی را بالا می‌برد. کیفیت و نوع نازل، تأثیر مستقیمی بر راندمان خنک‌کاری دارد. گرفتگی نازل‌ها می‌تواند باعث توزیع نامتوازن آب و ایجاد نقاط داغ (Hot Spots) در پکینگ شود که به کاهش کارایی برج منجر می‌شود. بنابراین، نگهداری و تمیز کردن منظم نازل‌ها بخش مهمی از برنامه‌های نگهداری است. در برخی از برج های خنک کننده، نازل‌ها به گونه‌ای طراحی شده‌اند که خود تمیزشونده هستند.

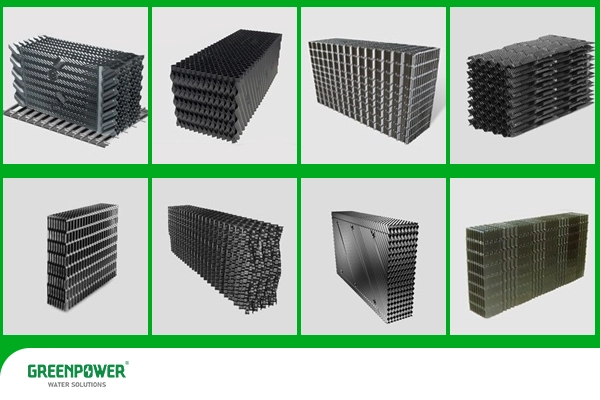

پکینگ برج خنک کننده: فیلمی یا اسپلش، افزایش سطح تماس آب و هوا
پکینگ یا مدیا، اصلی‌ترین بخش تبادل حرارت در برج خنک کننده اجزای مختلف آن است. پکینگ‌ها با ایجاد یک سطح بزرگ و پرپیچ و خم، به آب اجازه می‌دهند تا به صورت یک لایه نازک (فیلم) روی آن‌ها جریان یابد. این سطح تماس گسترده، به تبادل حرارت حداکثری بین آب و هوا کمک می‌کند.
دو نوع اصلی پکینگ وجود دارد: پکینگ فیلمی و پکینگ اسپلش. پکینگ‌های فیلمی، آب را به صورت یک لایه نازک روی سطوح خود پخش می‌کنند که بسیار کارآمد هستند. پکینگ‌های اسپلش، آب را به قطرات کوچکتر تقسیم کرده و باعث پاشش آن می‌شوند. انتخاب نوع پکینگ بستگی به کیفیت آب ورودی و طراحی برج دارد. پکینگ‌های فیلمی معمولاً در آب‌های با کیفیت بالا و پکینگ‌های اسپلش در آب‌های با سختی و ذرات معلق زیاد مورد استفاده قرار می‌گیرند. این اجزای اصلی برج خنک کننده در واقع محلی هستند که جادوی خنک‌کاری اتفاق می‌افتد.
بدنه: فایبرگلاس، گالوانیزه، یا فلزی
بدنه برج خنک کننده، ساختاری است که تمام اجزای تشکیل دهنده برج خنک کن را در خود جای می‌دهد. این بدنه باید در برابر شرایط محیطی سخت مانند رطوبت، مواد شیمیایی و تابش خورشید مقاوم باشد. مواد مختلفی برای ساخت بدنه استفاده می‌شود، از جمله فایبرگلاس (FRP)، گالوانیزه و فلزی. فایبرگلاس به دلیل مقاومت بالا در برابر خوردگی و وزن کم، بسیار محبوب است. بدنه‌های گالوانیزه نیز مقاومت خوبی در برابر زنگ‌زدگی دارند. انتخاب جنس بدنه به شرایط محیطی و بودجه پروژه بستگی دارد. این بخش از اجزا برج خنک کن علاوه بر حفاظت فیزیکی، به عایق‌بندی و حفظ دمای داخل برج نیز کمک می‌کند.
قطره گیر برج خنک کننده: کاهش خروج قطرات آب به هوا
قطره گیر از مهمترین اجزای برج خنک کننده است که در بالای پکینگ‌ها و زیر فن قرار می‌گیرد. وظیفه اصلی آن، کاهش خروج قطرات آب به هوا است که به دلیل جریان هوای قوی فن ایجاد می‌شود. این قطرات آب، که حاوی مواد شیمیایی و رسوبات هستند، می‌توانند باعث آلودگی محیط زیست، خوردگی تجهیزات اطراف و هدر رفت آب شوند. قطره گیرها با طراحی خاص خود، این قطرات را به دام انداخته و به حوضچه آب سرد باز می‌گردانند. عملکرد صحیح این اجزای تشکیل دهنده برج خنک کننده به حفظ راندمان برج و کاهش هزینه‌های عملیاتی کمک می‌کند.
لوورها: جلوگیری از پاشش آب و ورود ناخواسته
لوورها، صفحات شیارداری هستند که در دهانه ورودی هوا در پایین برج قرار می‌گیرند. این اجزای برج خنک کننده دو وظیفه اصلی دارند: جلوگیری از پاشش آب به بیرون و ورود ناخواسته نور خورشید و گرد و غبار به داخل برج. با جلوگیری از پاشش آب، رطوبت محیط اطراف برج کنترل می‌شود و از خیس شدن تجهیزات و افراد جلوگیری می‌شود. همچنین، با کاهش ورود نور خورشید، رشد جلبک‌ها در حوضچه آب سرد کاهش می‌یابد. اجزای برج خنک کن هر کدام به نوعی به بهبود عملکرد کلی سیستم کمک می‌کنند و لوورها نیز از این قاعده مستثنی نیستند.
حوضچه آب سرد: جمع‌آوری آب خنک‌شده
حوضچه آب سرد، مخزنی است که در پایین‌ترین نقطه برج قرار دارد و وظیفه جمع‌آوری آب خنک‌شده پس از عبور از پکینگ‌ها و تماس با هوا را بر عهده دارد. از این حوضچه، آب خنک‌شده به سمت تجهیزات فرآیندی پمپ می‌شود. طراحی مناسب حوضچه برای جلوگیری از رشد جلبک‌ها و جمع شدن رسوبات بسیار مهم است. همچنین، این بخش از اجزای برج های خنک کننده معمولاً مجهز به سیستم تخلیه و سرریز است.
سیستم توزیع آب: لوله‌ها و نازل‌های پاششی
سیستم توزیع آب مجموعه‌ای از لوله‌ها و نازل‌های پاششی است که آب گرم ورودی را از پمپ به بالای برج منتقل کرده و به صورت یکنواخت روی پکینگ‌ها توزیع می‌کند. طراحی این سیستم باید به گونه‌ای باشد که افت فشار حداقل باشد و آب به صورت یکنواخت به تمامی نقاط پکینگ برسد. این بخش از اجزای برج خنک کننده به طور مستقیم با راندمان خنک‌کاری مرتبط است.
پورت و شناور آب جبرانی
به دلیل فرآیند تبخیر در برج خنک کننده، مقداری از آب تبخیر و از دست می‌رود. پورت و شناور آب جبرانی، سیستمی است که به صورت خودکار این آب از دست رفته را جبران می‌کند. شناور مانند یک فلوتر عمل کرده و با کاهش سطح آب در حوضچه، شیر ورودی آب را باز می‌کند تا سطح آب به حد نرمال برسد. این از مهمترین اجزای اصلی برج خنک کننده برای حفظ سطح آب در سیستم است.
پورت آب تخلیه کولینگ تاور: مدیریت آب سیستم
پورت آب تخلیه کولینگ تاور امکان تخلیه کامل آب از حوضچه را فراهم می‌کند. این بخش برای تعمیر و نگهداری، تمیز کردن حوضچه و یا در مواقعی که برج نیاز به سرویس دارد، استفاده می‌شود. اجزای تشکیل دهنده برج خنک کننده باید به گونه‌ای باشند که فرآیندهای نگهداری را تسهیل کنند و پورت تخلیه نمونه‌ای از آن است.
لوله ورودی و خروجی: جریان آب در سیستم
لوله ورودی و خروجی مسئول هدایت آب گرم به داخل برج و آب خنک شده به خارج از آن هستند. لوله ورودی آب گرم برگشتی از تجهیزات را به سیستم توزیع آب می‌رساند و لوله خروجی آب خنک را از حوضچه آب سرد به پمپ‌های سیرکولاسیون هدایت می‌کند. این اجزا برج خنک کن باید در برابر فشار و دمای آب مقاوم باشند.
لوله سرریز کولینگ تاور: کنترل سطح آب
لوله سرریز کولینگ تاور برای جلوگیری از سرریز شدن آب از حوضچه در مواقعی که سطح آب به هر دلیلی بالاتر از حد مجاز می‌رود، طراحی شده است. این لوله در ارتفاع مشخصی نصب می‌شود و آب اضافی را به بیرون هدایت می‌کند. این یکی دیگر از اجزای تشکیل دهنده برج خنک کن است که به مدیریت سطح آب کمک می‌کند.
گیربکس برج خنک کننده: تنظیم سرعت فن
گیربکس برج خنک کننده در برج‌های خنک کننده بزرگ برای کاهش سرعت دوران الکتروموتور و انتقال نیروی آن به فن با سرعت مناسب استفاده می‌شود. این اجزای برج خنک کننده با کاهش سرعت موتور، گشتاور مورد نیاز فن را تأمین می‌کند و به بهینه‌سازی مصرف انرژی کمک می‌کند. نگهداری و روغن‌کاری منظم گیربکس برای عملکرد صحیح آن ضروری است.
کویل مسی: تبادل حرارت غیرمستقیم
در برخی از برج های خنک کننده که به آن‌ها برج خنک کننده مدار بسته می‌گویند، از کویل مسی یا فولادی استفاده می‌شود. در این سیستم‌ها، آب فرآیندی درون کویل‌ها جریان دارد و هوا از روی کویل‌ها عبور می‌کند. آب درون کویل‌ها با آب اسپری شده روی کویل‌ها تبادل حرارت کرده و خنک می‌شود. این اجزای اصلی برج خنک کننده مانع از تماس مستقیم آب فرآیندی با هوا و در نتیجه آلودگی و کاهش کیفیت آن می‌شود.
جمع بندی نهایی
آشنایی با اجزای اصلی برج خنک کننده به شما کمک می‌کند تا نه تنها در انتخاب برج مناسب برای نیازهای صنعتی خود هوشمندانه‌تر عمل کنید، بلکه در نگهداری و عیب‌یابی آن نیز موفق‌تر باشید.
عملکرد صحیح اجزای تشکیل دهنده برج خنک کننده، تضمین‌کننده کاهش هزینه‌های عملیاتی، افزایش طول عمر تجهیزات و بهبود راندمان کلی فرآیندهای صنعتی شماست. نگهداری منظم و استفاده از قطعات باکیفیت، سرمایه‌گذاری هوشمندانه‌ای است که از خرابی‌های ناگهانی و پرهزینه جلوگیری می‌کند.
اگر به دنبال خرید، نصب یا دریافت مشاوره تخصصی در زمینه انواع برج خنک کننده هستید، گرین پاور سولوشن با تیمی از متخصصین مجرب آماده ارائه خدمات به شماست. ما با ارائه راهکارهای نوین و استفاده از بهترین مواد و قطعات، به شما اطمینان می‌دهیم که سیستمی کارآمد، بادوام و مقرون‌به‌صرفه خواهید داشت.
سوالات متداول
- نقش اصلی پکینگ در برج خنک کننده چیست؟
نقش اصلی پکینگ، افزایش سطح تماس بین آب و هوا است. این افزایش سطح تماس، باعث می‌شود که تبخیر آب و انتقال حرارت به هوا با سرعت بیشتری انجام شود و راندمان خنک‌کاری به حداکثر برسد.
- چرا استفاده از قطره گیر ضروری است؟
قطره گیر برای جلوگیری از خروج قطرات ریز آب همراه با جریان هوا به بیرون از برج استفاده می‌شود. این کار به کاهش هدر رفت آب، جلوگیری از آسیب به تجهیزات اطراف و حفظ محیط زیست کمک می‌کند.
- تفاوت بین فن القایی و اجباری چیست؟
در فن القایی، فن در بالای برج قرار دارد و هوا را به سمت بالا می‌کشد. در فن اجباری، فن در پایین برج قرار دارد و هوا را به داخل برج می‌دمد. فن‌های القایی معمولاً یکنواخت‌تر عمل می‌کنند.
- چگونه می‌توان راندمان برج خنک کننده را افزایش داد؟
برای افزایش راندمان، باید از عملکرد صحیح تمامی اجزای برج خنک کننده اطمینان حاصل کرد. این شامل تمیز نگه داشتن پکینگ‌ها و نازل‌ها، تنظیم صحیح جریان آب و هوا و نگهداری منظم قطعات مکانیکی مانند فن و گیربکس است.
- چرا جنس بدنه برج خنک کننده مهم است؟
جنس بدنه باید در برابر شرایط محیطی مرطوب و خورنده داخل برج و همچنین در برابر نور خورشید و عوامل جوی مقاوم باشد. انتخاب مواد مناسب مانند فایبرگلاس یا گالوانیزه به افزایش طول عمر و دوام برج کمک می‌کند.
